小4電池のはたらき(小4理科)のプリント

小4 理科(小学4年生) / 6月・7月ごろに習います

かん電池の向きを逆にすると、モーターの回る向きはどうなるのか。回路、電流の向き、けん流計、直列つなぎとへい列つなぎのちがいを、空らんに言葉を入れて答えます。文字と枠を大きくした個別配慮版つき。

教科書では東京書籍「電流のはたらき」大日本図書「電池のはたらき」教育出版「電流のはたらき」学校図書「電気のはたらき」信州教育出版社「電流のはたらき」啓林館「電気のはたらき」

電池のはたらきのまとめ

  1. 教科書では『電池のはたらき』(東京書籍では『電流のはたらき』)の単元で習います。回路を流れる電気を電流といいます。かん電池の向きを反対にすると、電流の向きも、モーターの回る向きも反対になります。
  2. 電流の向きや強さは、けん流計で調べます。はりのふれる向きで電流の向きが、ふれる大きさで電流の強さが分かります。
  3. かん電池2こを、+きょくと-きょくでつなぐのが直列つなぎで、電流が強くなります。+きょくどうし、-きょくどうしをつなぐのがへい列つなぎで、電流の強さは1この時と同じですが、長い時間使えます。

例1

かん電池の向きを反対にすると、モーターの回る向きはどうなりますか。

  1. かん電池の向きを反対にすると、電流の向きが反対になります。
  2. 電流の向きが反対になると、モーターの回る向きも反対になります。

答え 反対向きに回る。

例2

かん電池2こを使って、モーターを1この時より速く回したいとき、直列つなぎとへい列つなぎのどちらにしますか。

  1. 電流が強くなるのは、直列つなぎです。
  2. 電流が強いほど、モーターは速く回ります。

答え 直列つなぎ

例3

かん電池2こを使った回路で、かん電池を1こはずしても、モーターが回り続けるのは、直列つなぎとへい列つなぎのどちらですか。

  1. 直列つなぎは電池が一列にならんでいるので、1こはずすと回路が切れます。
  2. へい列つなぎは、もう1この電池を通る道が残ります。

答え へい列つなぎ

先生へのメモ

直列つなぎとへい列つなぎのちがい(電流の強さと使える時間)は、実験の結果とあわせて言葉にさせましょう。

電池のはたらきのプリント(20枚)

はじめて使うなら 電池のはたらき きほん その1 から。見本を押すと、その場で大きな見本と印刷ボタンが開きます。

「れい」で考え方を確かめてから、1問ずつ取り組みます。(答えつき)

電池のはたらき きほん その1の見本
その1 きほん

反対・どう線・回る・強い

PDF答えつきPDF

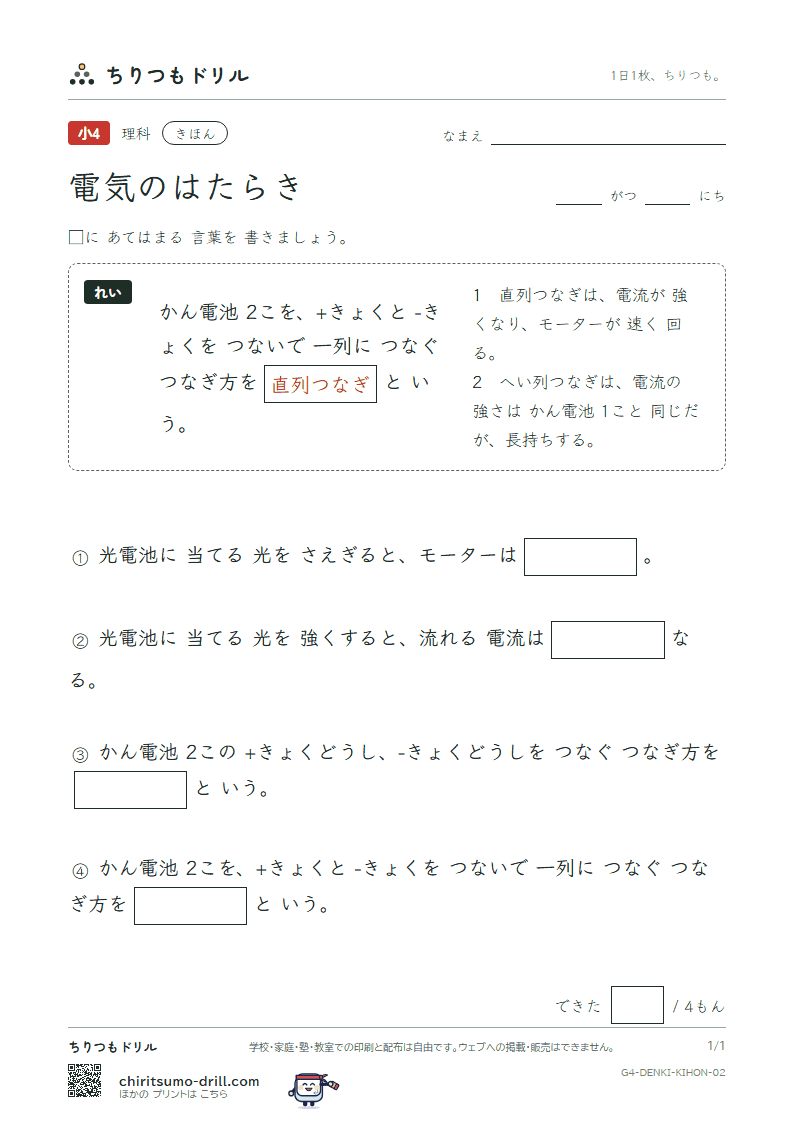

電池のはたらき きほん その2の見本
その2 きほん

モーター・回る・向き・回路図

PDF答えつきPDF

電池のはたらき きほん その3の見本
その3 きほん

きけん・止まる・スイッチ・速さ

PDF答えつきPDF

電池のはたらき きほん その4の見本
その4 きほん

強く・直列つなぎ・へい列つなぎ・強さ

PDF答えつきPDF

電池のはたらき きほん その5の見本
その5 きほん

+・変わらない・へい列・電流

PDF答えつきPDF

この単元について(ねらい・つまずき・教え方・運営者の見方)

この単元のねらい

回路を流れる電流の向きと大きさ、乾電池の直列つなぎとへい列つなぎのちがいを、実験の結果と結びつけて言葉で確かめられるようにします。光電池の問題も一部に入っています。

学ぶ内容

4年生の電気の単元では、3年生で学んだ回路を発展させて、モーターや検流計を使います。 乾電池の向きを逆にすると、電流の向きが逆になり、モーターの回る向きも逆になります。電流の向きと大きさは、かん易検流計を使って確かめることができ、針のふれる向きで電流の向きを、ふれる大きさで電流の大きさを調べます。 乾電池を2個つなぐときは、つなぎ方が2種類あります。直列つなぎは、1個目の+極と2個目の−極をつなぐ方法で、電流が大きくなり、モーターは速く回り、豆電球は明るくなります。へい列つなぎは、+極どうし、−極どうしをつなぐ方法で、電流の大きさは1個のときと同じくらいですが、1個のときより長い時間使えます。 光電池(太陽電池)に光を当てると電気が起こり、モーターを回すことができます。光電池は、今の学習指導要領では6年生の「電気の利用」で学ぶ内容です。このプリントには光電池の問題も入っているので、まだ習っていない場合はとばしてかまいません。

つまずきやすいところ

  • 直列とへい列を、見た目で見分けられません。図の線のつなぎ方を、乾電池の極の向きで追う習慣がないと、どちらも「2個をつないだ」ようにしか見えないのです。
  • 乾電池2個のつなぎ方で、電流が大きくなりモーターが速く回るのは直列つなぎです。へい列つなぎでは、1個のときとほぼ同じです。2個使えばどちらも強くなるように感じやすいところです。
  • 「電流が大きい」と「長い時間使える」を混ぜます。直列は電流が大きく、へい列は長持ちするという対比を、逆に覚えてしまいます。
  • 検流計の針の向きと、電流の向きの関係で迷います。乾電池の向きを変えたとき、針が逆にふれるのを、故障だと思ってしまいます。
  • 豆電球やモーターをつながず、乾電池の両はしを導線だけでつなぐと危険なこと(ショート)を知らずに、実験で試してしまいます。

教え方・声かけのコツ

  • 直列とへい列は、電池を2個、紙に絵でかかせて、導線を色えんぴつでたどらせます。電池の極の向きが目で追えます。
  • 「直列は電流が大きく、へい列は長持ち」と、先に結論を短い言葉で言わせてから、問題に取り組ませます。
  • 実験の結果(モーターの回る速さ、検流計の針のふれ、豆電球の明るさ)を、思い出せる範囲で、表にまとめさせます。
  • 答えるときは「〜つなぎにすると、〜になった」のように、つなぎ方と結果をセットで言わせます。

運営者の見方

電気の単元では、直列とへい列のちがいを、実験の結果と一緒に言葉で言えるかどうかが、理解の目安になると考えています。そのため、一問一答でも、つなぎ方だけを答えさせるのではなく、「そのつなぎ方にしたら、モーターや豆電球はどうなったか」を問う問題を多めにしました。 きほん・ふつう・小テスト・個別配慮の4種類を5枚ずつ、合計20枚あります。個別配慮は、文字と枠を大きくして、問題数を減らしたものです。 検流計は実験器具を使う場面が中心です。プリントは、器具を使ったあとに、見たことを言葉で整理する用途を想定しています。光電池の問題は、6年生で学ぶ内容の先取りにあたるので、4年生では無理に取り組まなくてかまいません。

よくある質問

Q. 乾電池を2個つなぐと、必ず明るくなりますか。
A. つなぎ方によります。直列つなぎなら電流が大きくなり、明るくなります。へい列つなぎでは、1個のときと同じくらいの明るさです。

Q. 検流計の針が逆にふれました。故障でしょうか。
A. 故障ではないことが多く、電流の向きが逆になっているだけです。乾電池の向きを変えれば、針のふれる向きも変わります。

Q. 光電池は、曇りの日でも使えますか。
A. 光が弱くなるので、電流も小さくなります。晴れた日より、モーターの回り方がゆっくりになるのが普通です。光電池は6年生の理科でくわしく学びます。

教科書の単元名との対応

この単元のプリントは、次の教科書の単元で使えます(6社・6単元)。区切りは目安です。
