中1立体の見方と調べ方(位置関係・展開図・投影図) 中1数学のプリント

中1 数学(中学1年生) / 2月ごろに習います

東京書籍の教科書では、単元「6章 空間図形」の2節「立体の見方と調べ方」です。小見出し: 直線や平面の位置関係・面の動き・立体の展開図・立体の投影図

この章のページ: 立体の体積と表面積 / 立体の見方と調べ方(位置関係・展開図・投影図)

直方体・三角柱の辺や面の位置関係(平行・垂直・ねじれの位置)、立方体の展開図(平行な面・重なる点や辺)、投影図や回転体からもとの立体を答える問題で、空間図形の見方を身につけます。

教科書では東京書籍「空間図形」大日本図書「空間の図形」学校図書「空間図形」教育出版「空間図形」日本文教出版「空間図形」数研出版「空間図形」啓林館「空間図形」

立体の見方と調べ方(位置関係・展開図・投影図)のまとめ

  1. 教科書では東京書籍「空間図形」などの単元で習います。空間にある2本の直線の位置関係は、交わる・平行・ねじれの位置の3通りです。ねじれの位置とは、平行でなく、交わらない2直線の関係をいいます。
  2. 立方体の展開図では、組み立てたときに向かい合う面や、重なる点・重なる辺を考えます。一列に並んだ3つの面の両はしは、向かい合う面になります。
  3. 投影図は、立体を正面から見た立面図と、真上から見た平面図を組み合わせて表します。平面図形を直線のまわりに1回転させてできる立体を回転体といいます。

例1

直方体 ABCD−EFGH で、辺 AB とねじれの位置にある辺を、すべて答えなさい。(ABCD が上の面、EFGH が下の面で、A の真下が E、B の真下が F、C の真下が G、D の真下が H です)

  1. ねじれの位置は、AB と平行でなく、交わらない辺です。
  2. AB と平行な辺は、CD、EF、GH です。AB と交わる辺は、AD、AE、BC、BF です。
  3. AB 自身と、この7本を除いた残りの4本が答えです。

答え 辺 CG、DH、EH、FG

例2

立方体の展開図で、横一列に並んだ3つの面の両はしの2つの面は、組み立てると、どんな位置関係の面になりますか。

  1. 3つ並んだ面を、組み立てたときの形で考えます。
  2. 真ん中の面をはさんだ両はしの面は、組み立てると真ん中の面の両側に来ます。

答え 向かい合う面(平行な面)

例3

立面図が三角形、平面図が円になる立体は何ですか。

  1. 平面図が円なので、底面が円の立体です。
  2. 立面図が長方形なら柱体、三角形なら錐体(すいたい)です。

答え 円錐

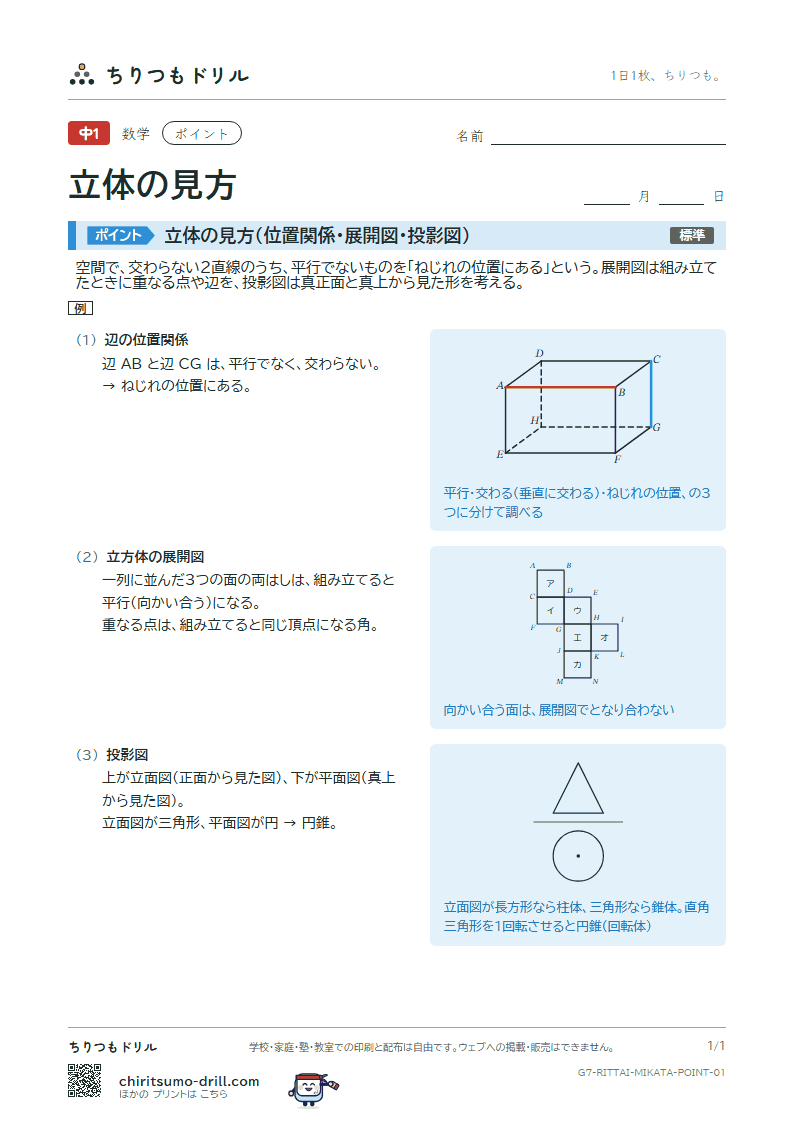

まとめ立体の見方と調べ方(位置関係・展開図・投影図)標準

空間で、交わらない2直線のうち、平行でないものを「ねじれの位置にある」という。展開図は組み立てたときに重なる点や辺を、投影図は真正面と真上から見た形を考える。

例
(1)辺の位置関係辺 AB と辺 CG は、平行でなく、交わらない。→ ねじれの位置にある。
ABCDEFGH平行・交わる(垂直に交わる)・ねじれの位置、の3つに分けて調べる
(2)立方体の展開図一列に並んだ3つの面の両はしは、組み立てると平行(向かい合う)になる。重なる点は、組み立てると同じ頂点になる角。
カエイアオウABCDEFGHIJKLMN向かい合う面は、展開図でとなり合わない
(3)投影図上が立面図(正面から見た図)、下が平面図(真上から見た図)。立面図が三角形、平面図が円 → 円錐。
立面図が長方形なら柱体、三角形なら錐体。直角三角形を1回転させると円錐(回転体)

この内容は「ポイント」のプリント(下の一覧)としても印刷できます。

先生へのメモ

ねじれの位置は「平行でなく、交わらない」辺です。見取図に色をつけて確かめさせてください。展開図は、実際に紙を切って組み立ててみると、重なる点が見つけやすくなります。

立体の見方と調べ方(位置関係・展開図・投影図)のプリント(25枚)

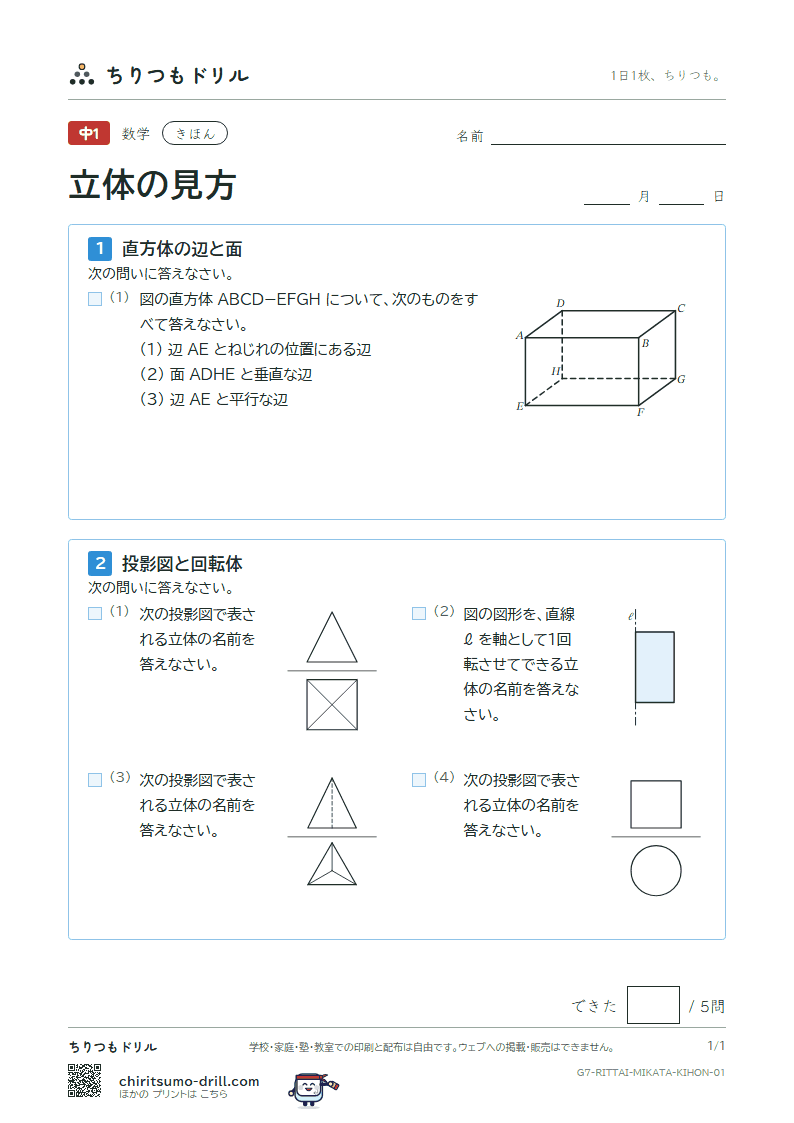

はじめて使うなら 立体の見方と調べ方(位置関係・展開図・投影図) きほん その1 から。見本を押すと、その場で大きな見本と印刷ボタンが開きます。

この単元の考え方を、例題の手順と解説で1枚にまとめたプリントです。問題を解く前に読み、手元に置いて見返します。

この単元について(ねらい・つまずき・教え方・運営者の見方)

この単元のねらい

直方体や三角柱の辺・面の位置関係、立方体の展開図、投影図と回転体を通して、立体を平面の上でとらえる見方を身につけることをねらいます。

学ぶ内容

中学1年の「空間図形」の内容です。学習指導要領では、空間における直線や平面の位置関係を知ること、空間図形を平面図形の運動によってできるものととらえること、見取図・展開図・投影図に表して性質を見いだすことが示されています。 空間の2直線の位置関係には、交わる、平行、ねじれの位置の3通りがあります。ねじれの位置は、平行でなく、交わりもしない2直線の関係で、同じ平面上の2直線では起こらず、空間でだけ現れます。直方体ABCD−EFGHなら、辺ABと辺CGがその例です。辺と面、面と面にも、平行や垂直の関係があります。 立方体の展開図では、組み立てたときに平行になる(向かい合う)面や、重なる点・重なる辺を考えます。一列に並んだ3つの面の両はしは、組み立てると向かい合う面になります。 投影図は、立体を正面から見た立面図と、真上から見た平面図を組み合わせて表す方法で、学習指導要領解説でも「中学校数学科で初めて学習する」と書かれています。立面図が長方形なら柱体、三角形なら錐体と見当がつき、平面図の形から底面の形が分かります。回転体は、平面図形を1つの直線を軸として1回転させてできる立体で、長方形からは円柱、直角三角形からは円錐、半円からは球ができます。

つまずきやすいところ

  • ねじれの位置を、見た目で「離れているから」と判断してしまいます。平行でなく、かつ交わらない、という2つの条件で考えることが定着しません。
  • 平行な辺と、ねじれの位置の辺を取り違えます。見取図では平行な辺が平行に見えないこともあり、頭の中で立体を回して確かめるのが難しいためです。
  • 展開図を組み立てたとき、どの面とどの面が向かい合うのかが分からなくなります。
  • 展開図で重なる点を答えるとき、1つしか見つけずに終わってしまいます。立方体の1つの頂点には3つの面が集まるので、展開図では最大3つの点が同じ頂点に重なります。
  • 投影図で、立面図だけを見て立体を決めてしまいます。立面図が長方形でも、平面図が円なら円柱、三角形なら三角柱と、平面図と組み合わせて考える必要があります。

教え方・声かけのコツ

  • 見取図で、基準の辺を色ペンでなぞってから、ほかの辺を「交わる・平行・ねじれ」に分けて色を変えてなぞらせると、整理が進みます。
  • 実際に紙を切って立方体の展開図を組み立てると、苦手意識がやわらぎます。頂点に同じ印をつけておくと、重なる点を確かめられます。
  • 投影図は、「立面図で柱体か錐体か(球か)」「平面図で底面の形」と、2段階で立体を決めさせると迷いにくくなります。
  • 身近な箱(ティッシュの箱など)を手に持って、辺や面の関係を指でたどりながら確かめる方法も有効です。

運営者の見方

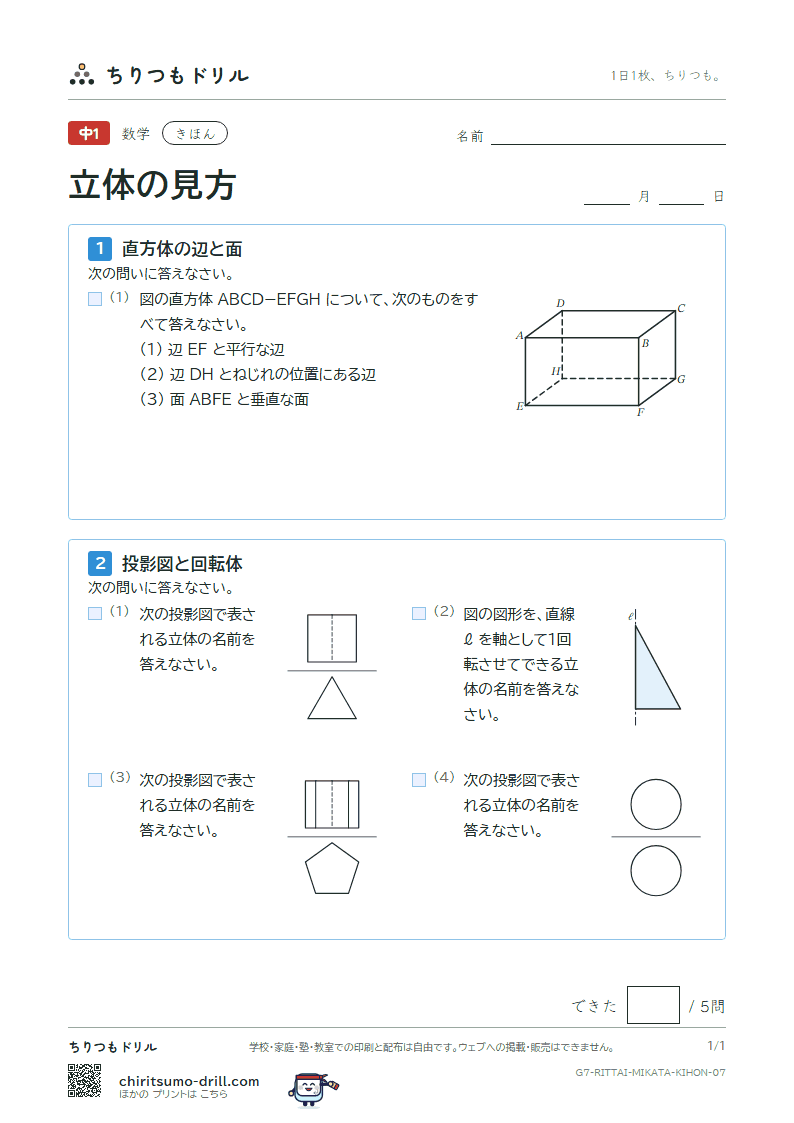

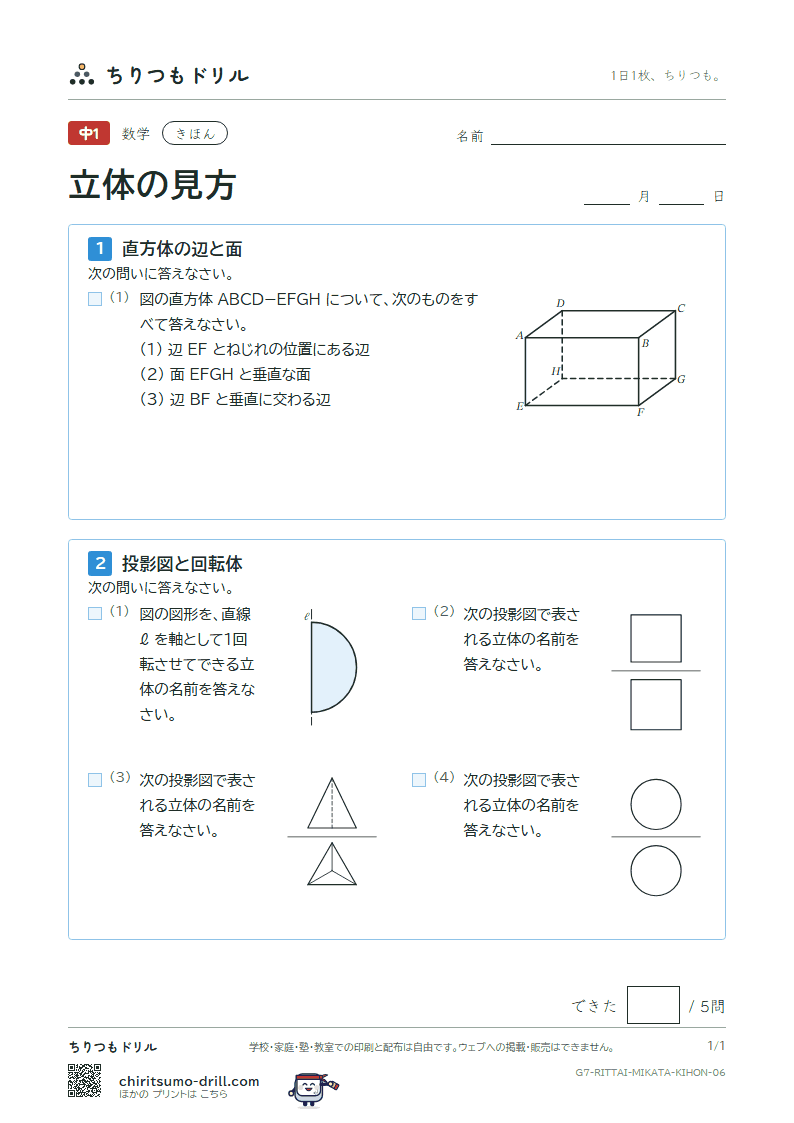

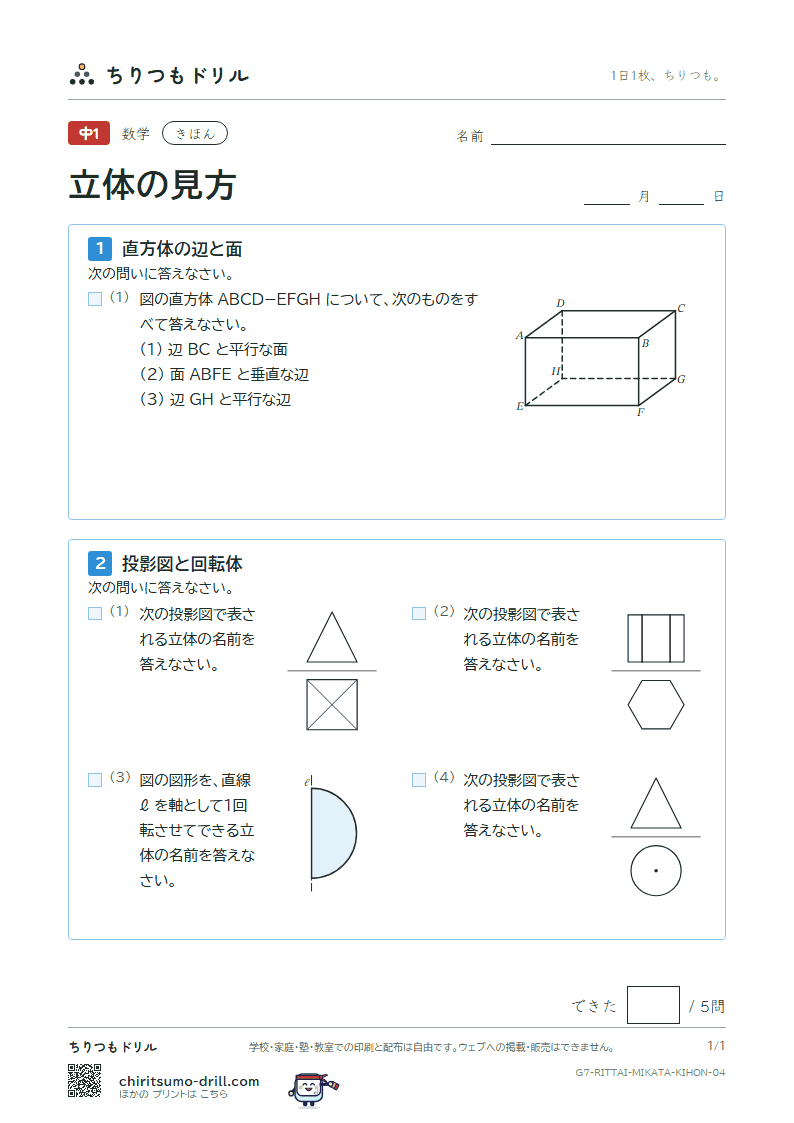

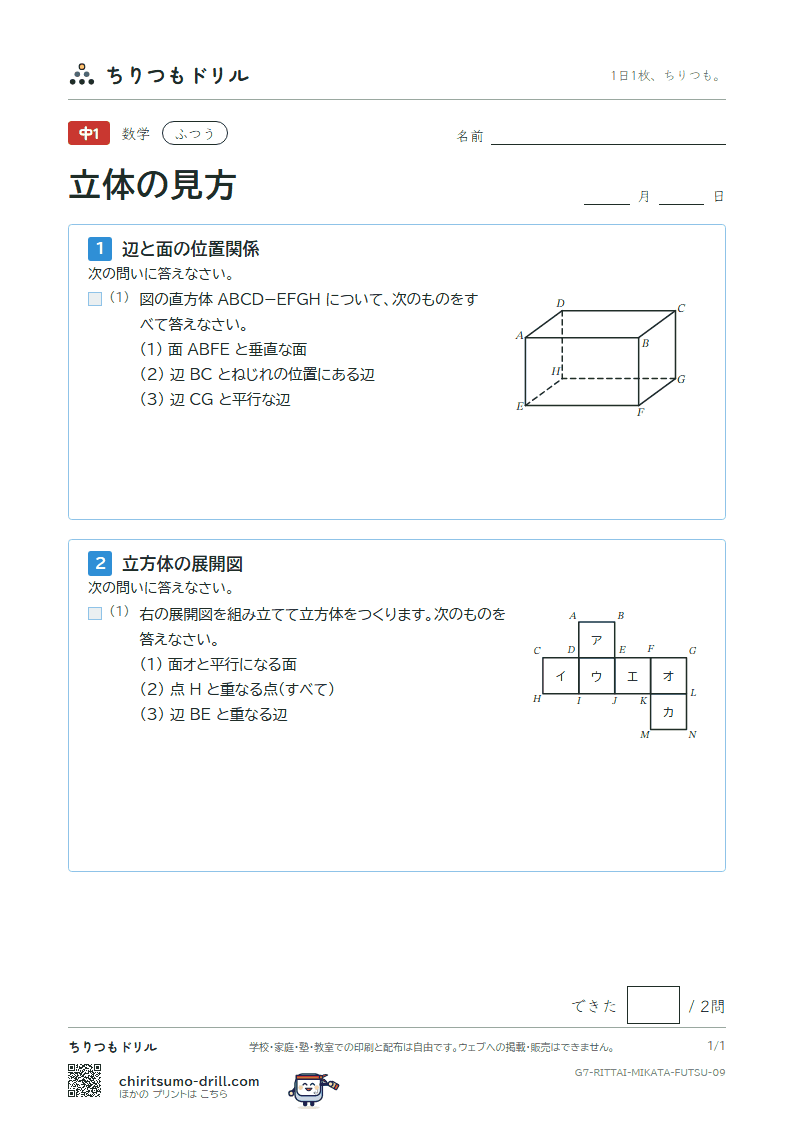

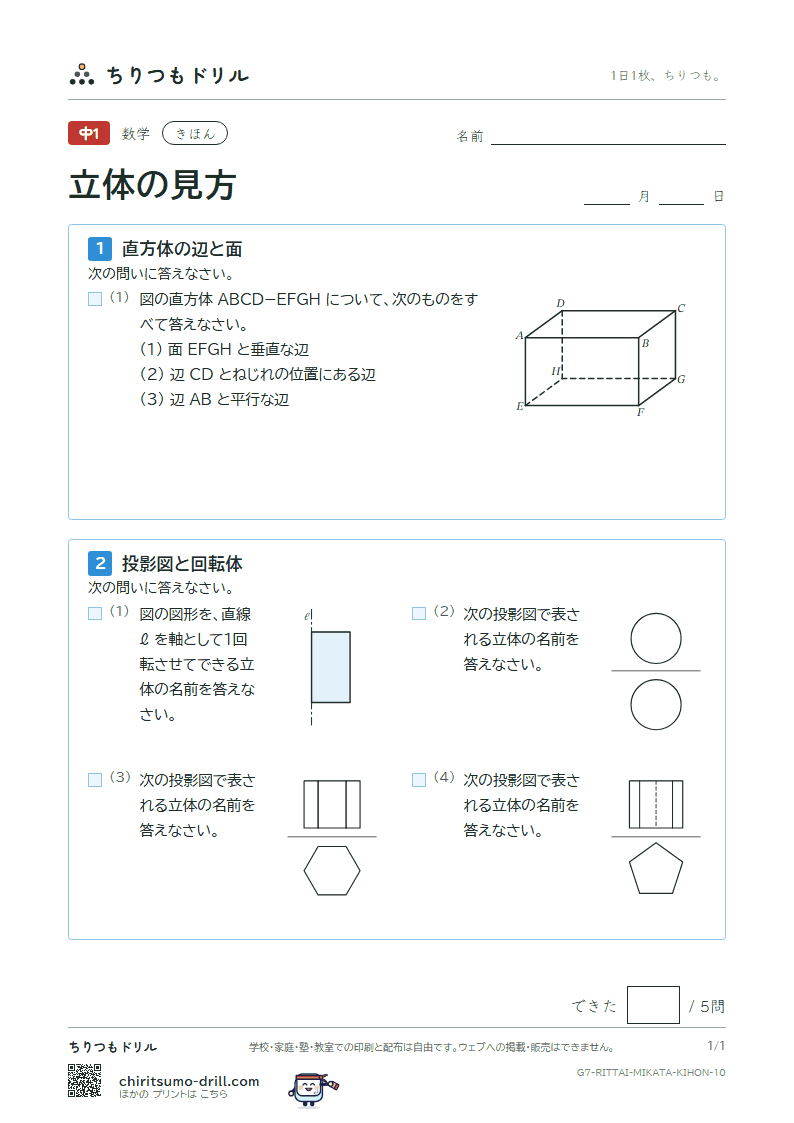

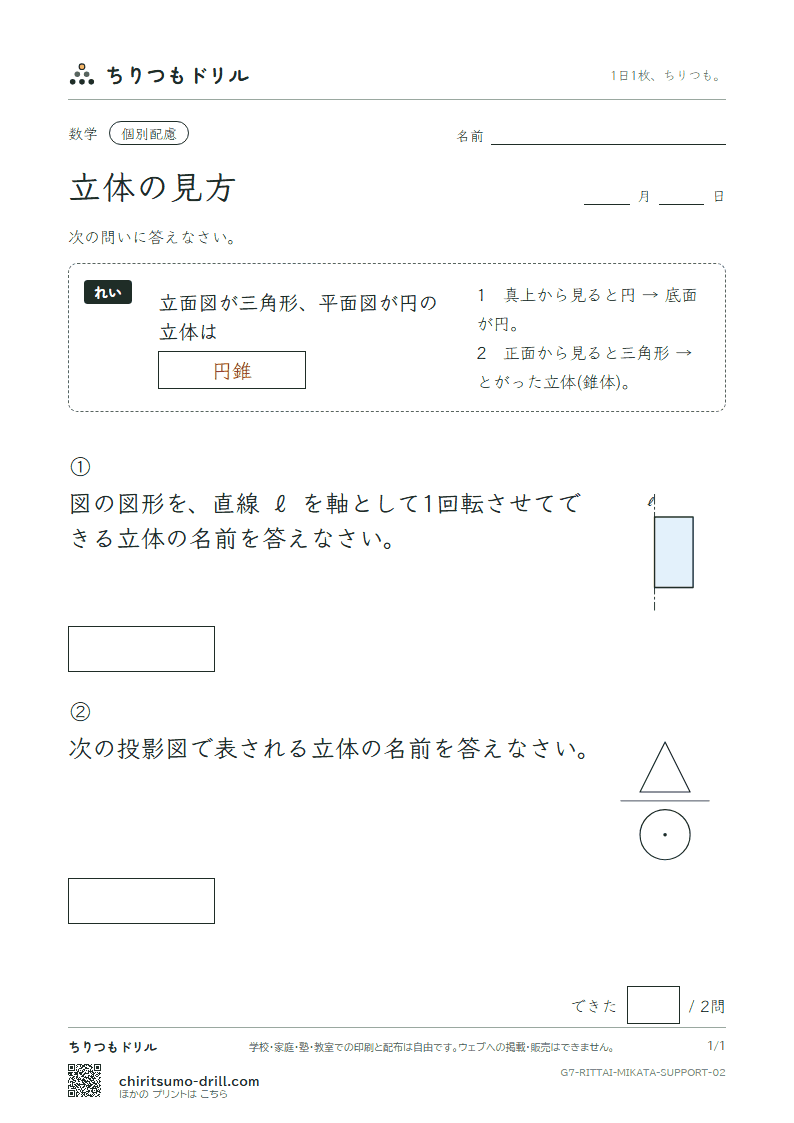

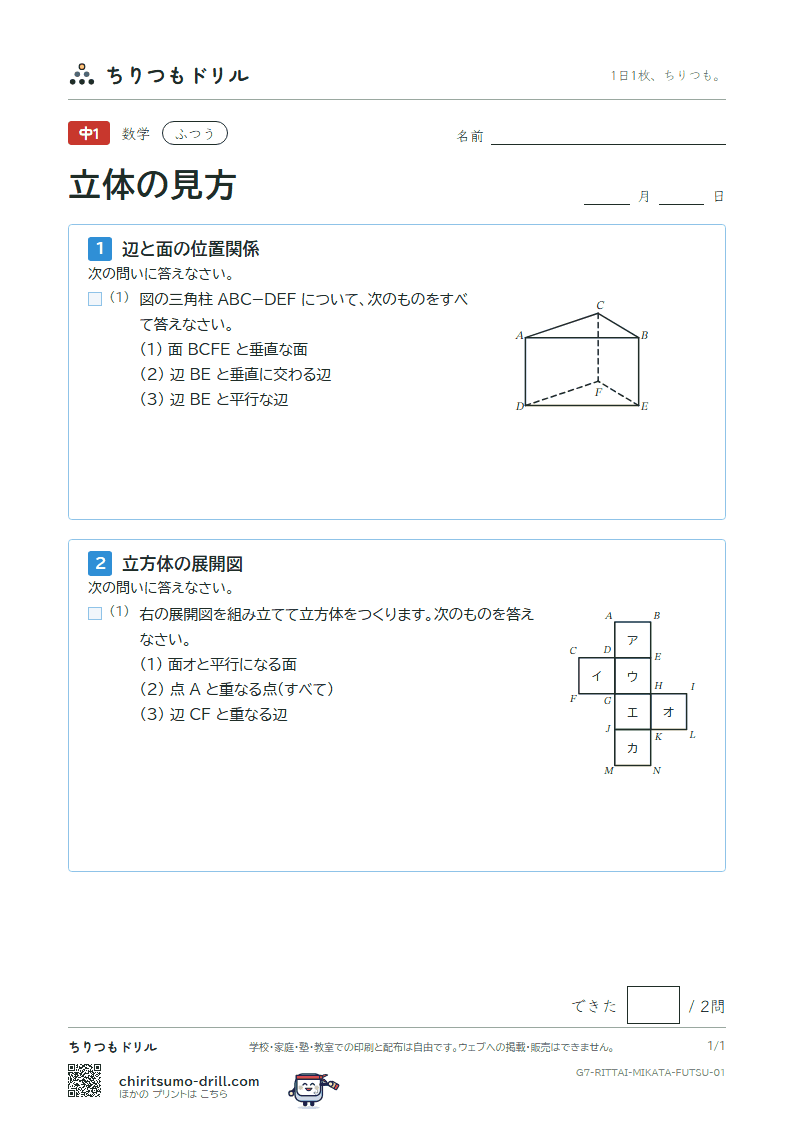

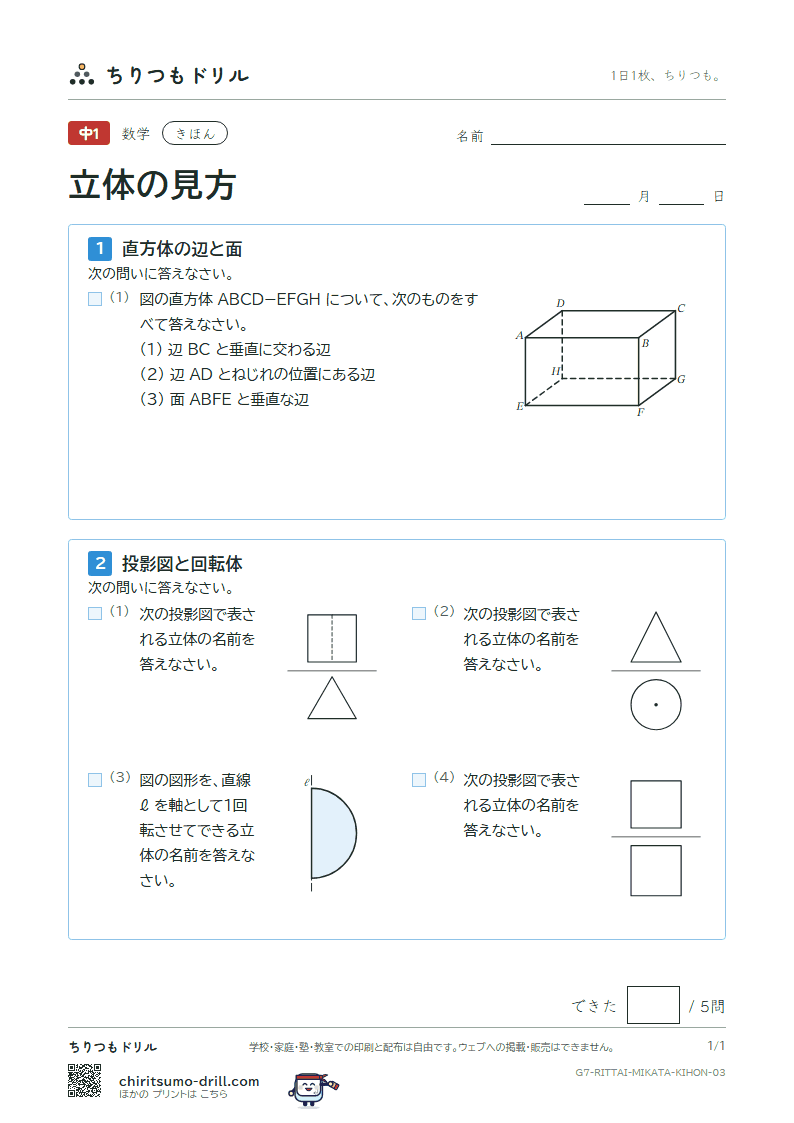

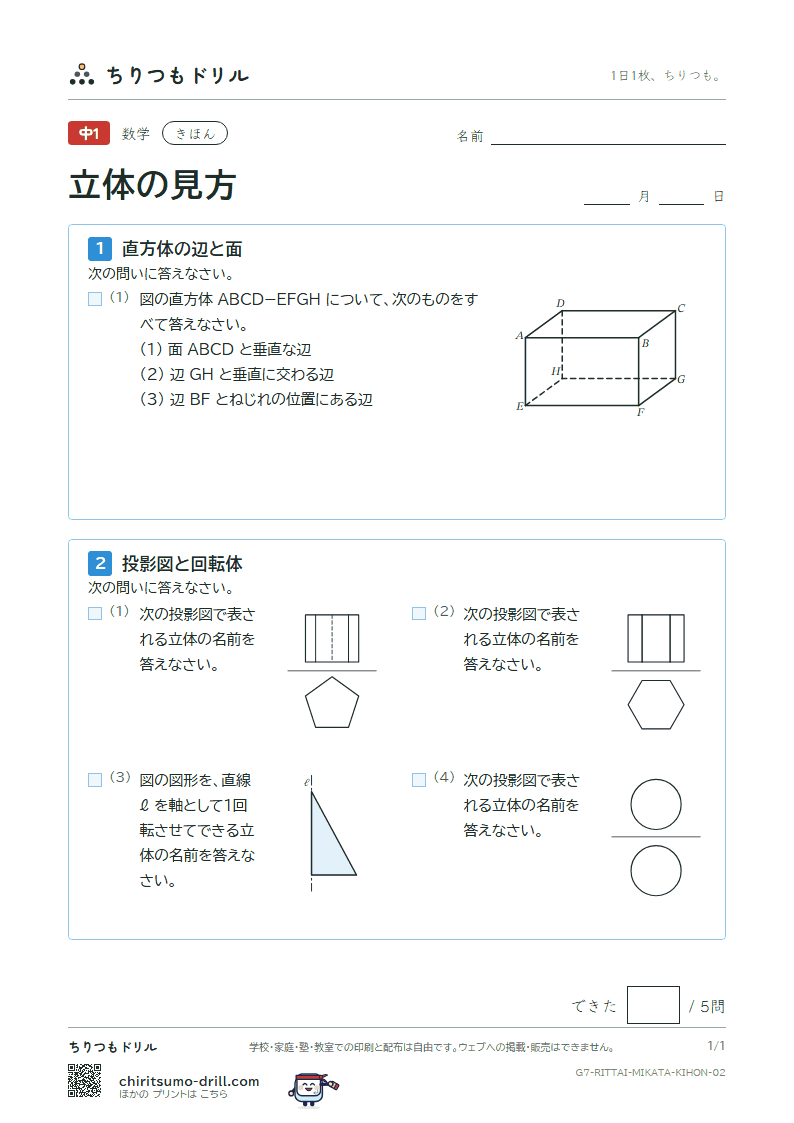

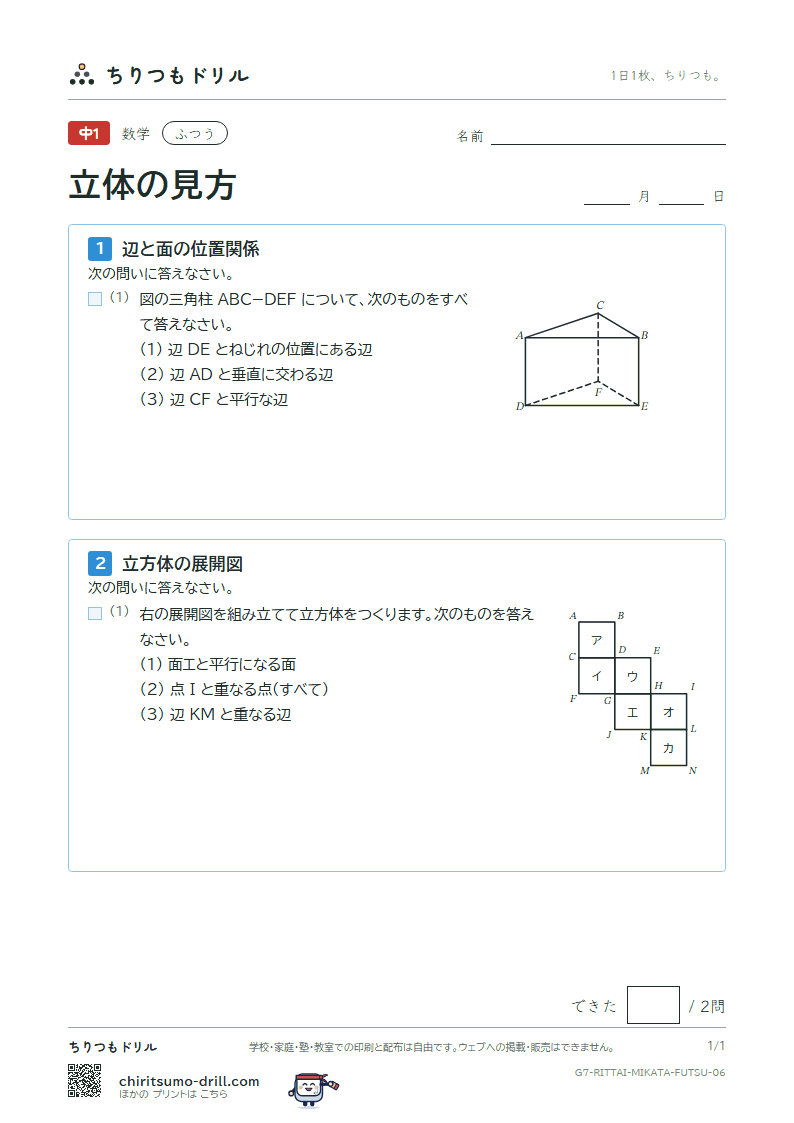

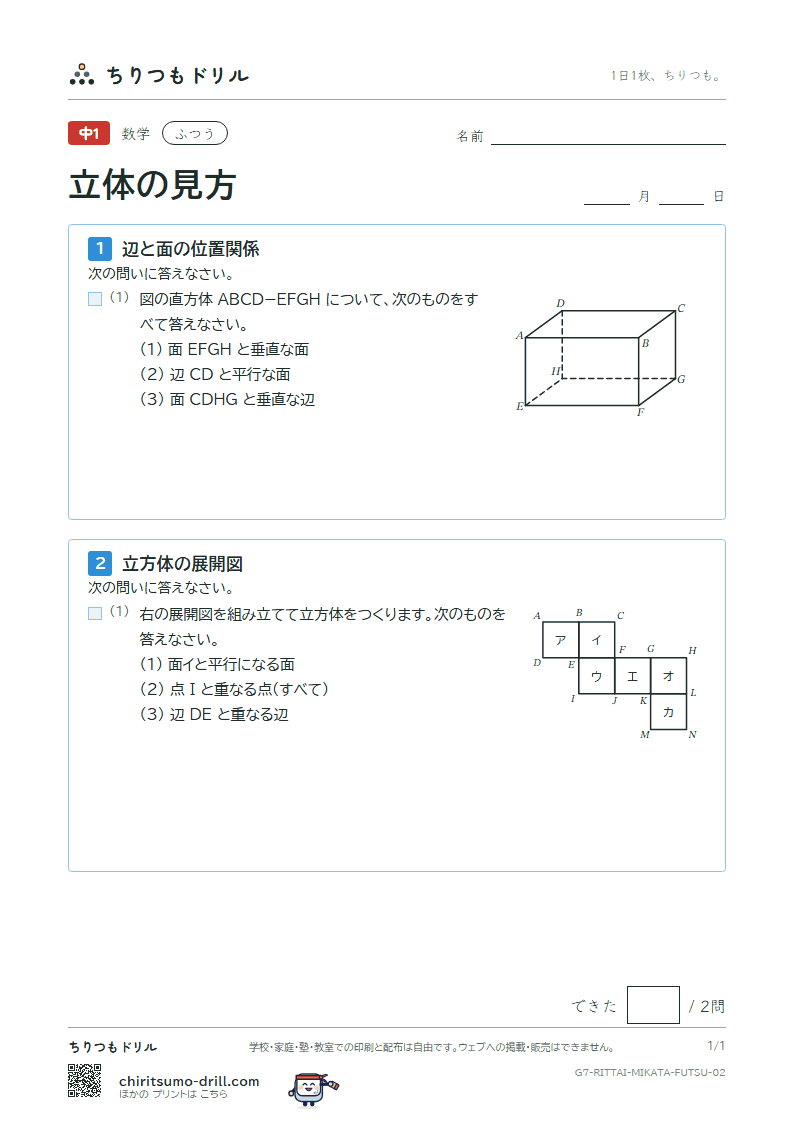

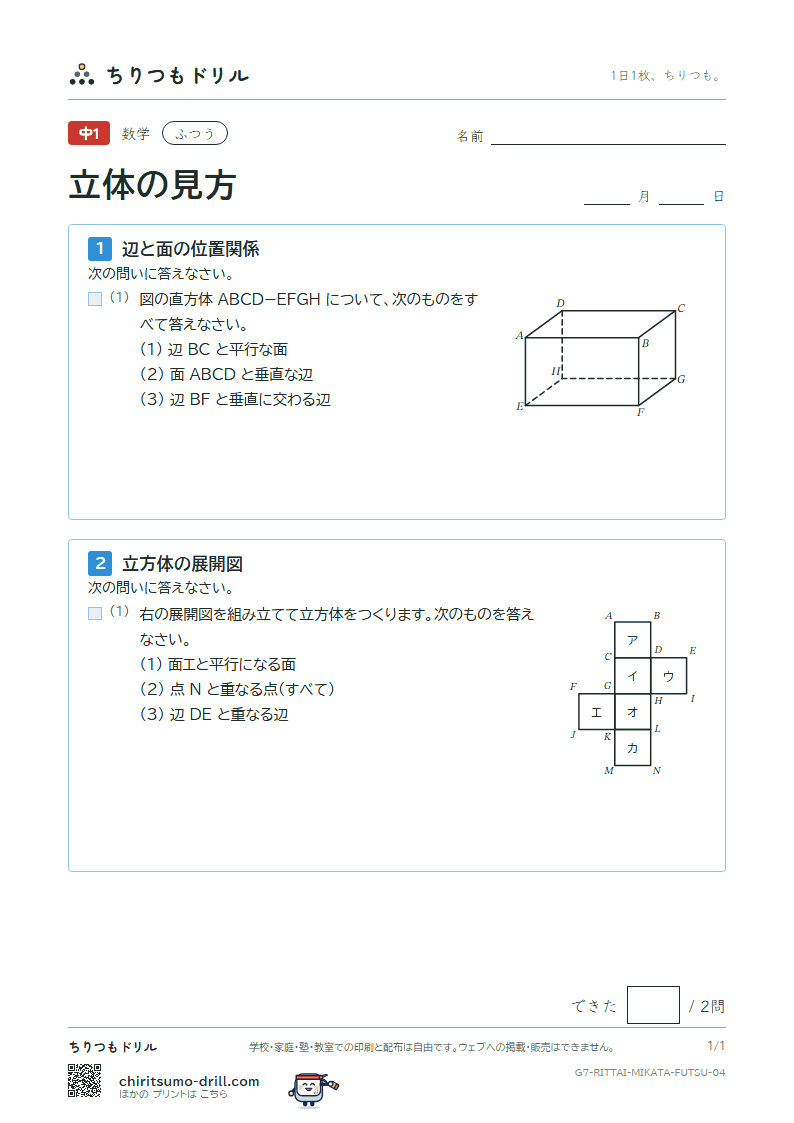

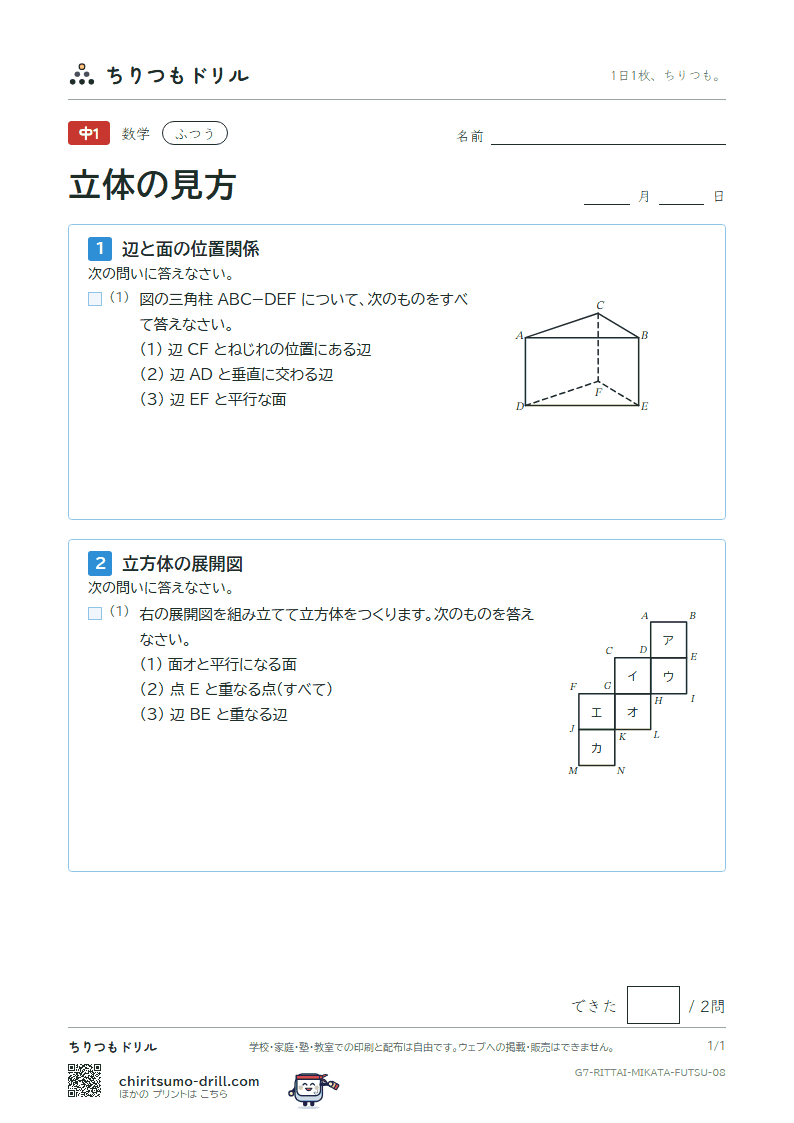

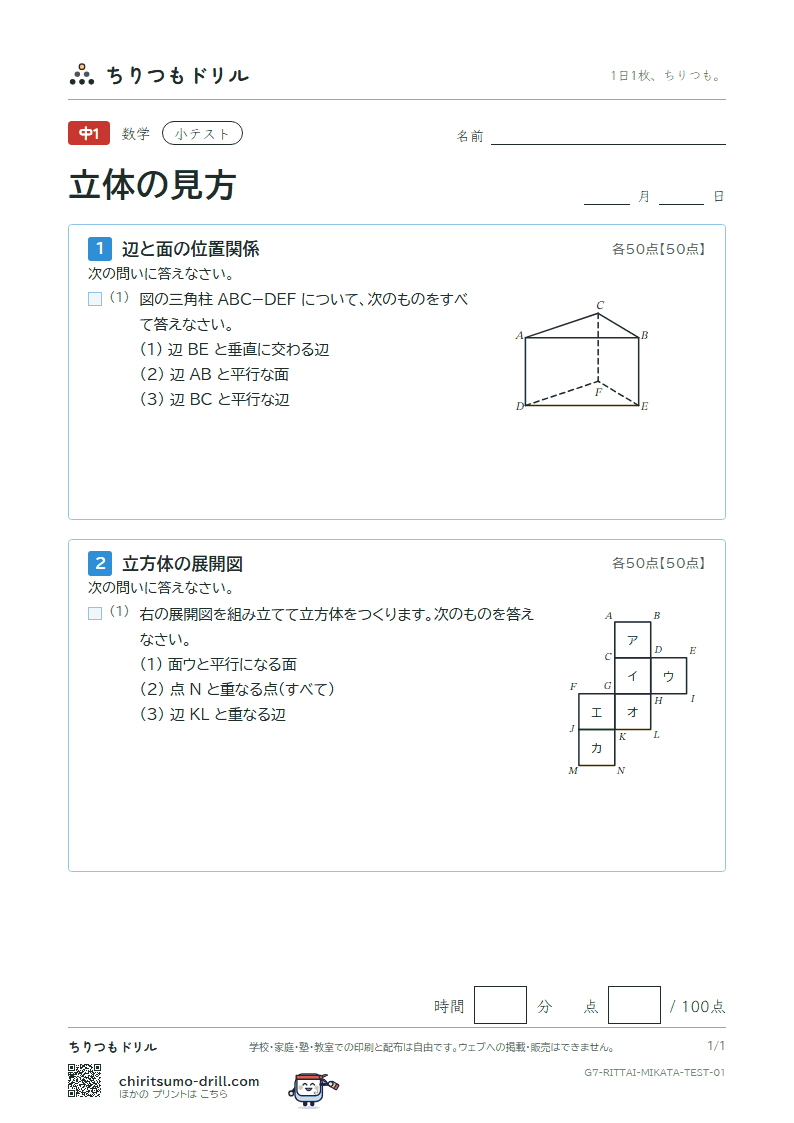

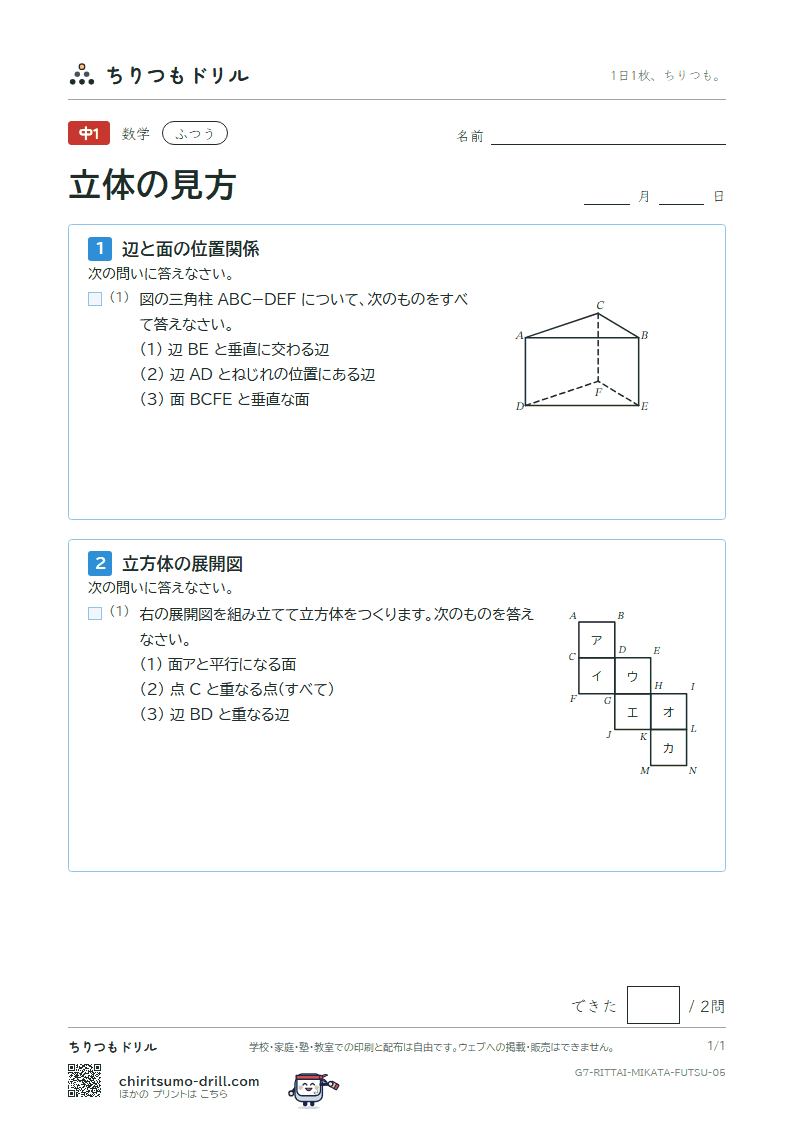

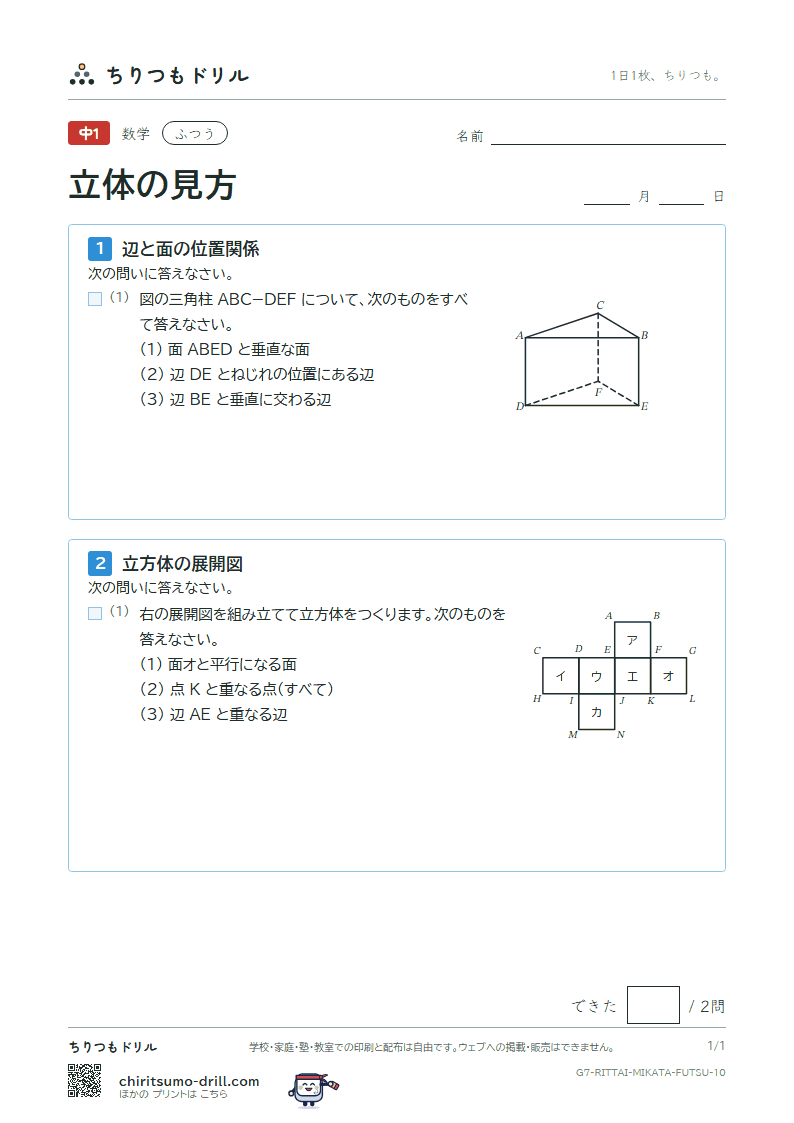

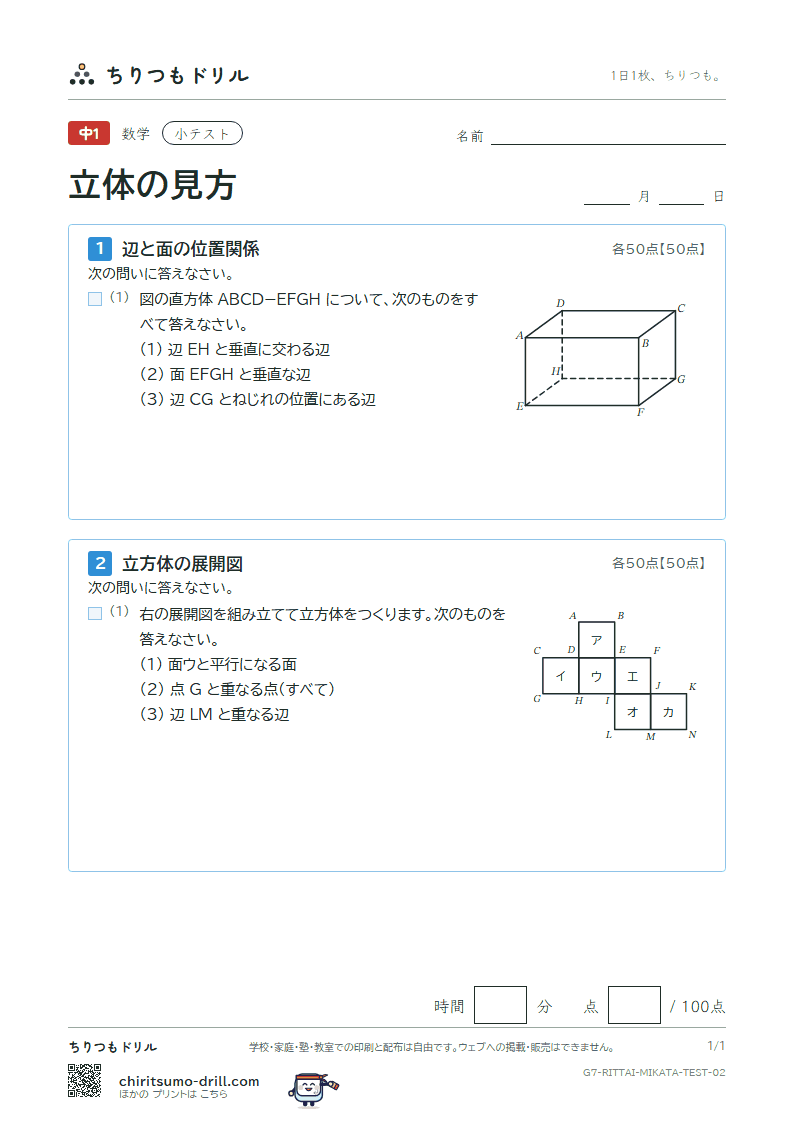

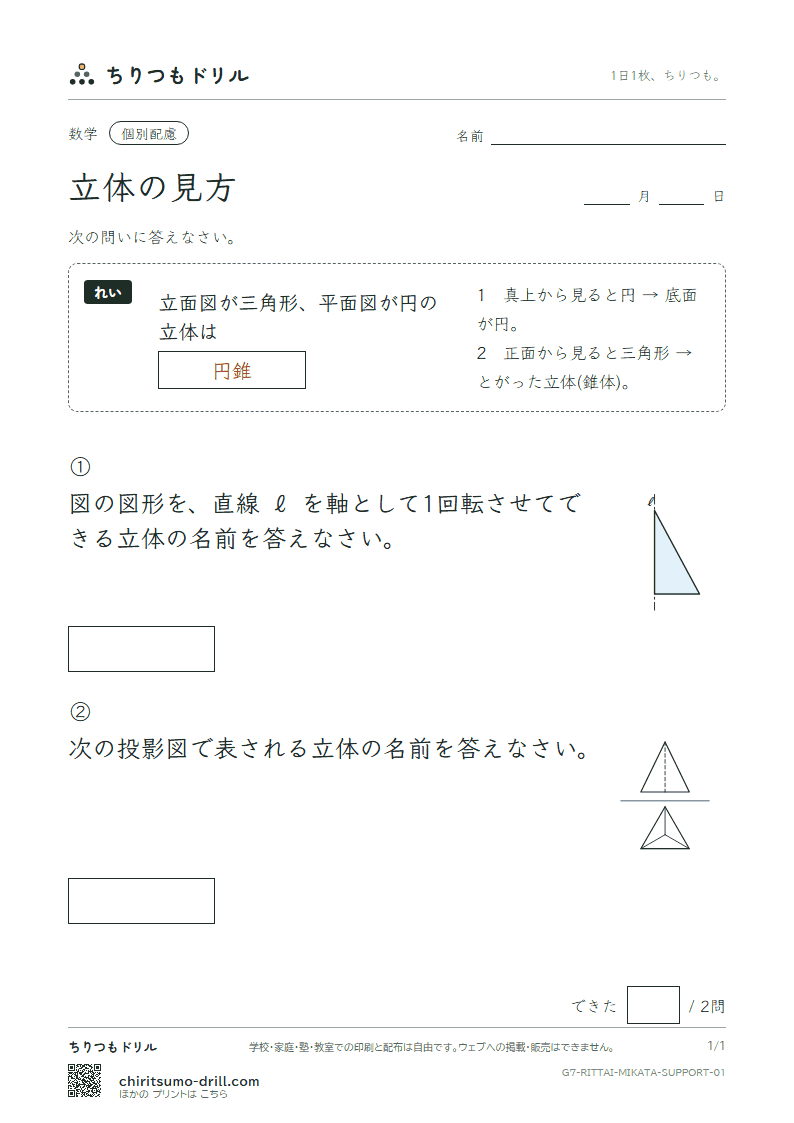

空間図形の最初の単元は、計算ではなく「見る力」を使います。紙の上だけで立体を考える難しさがあるので、運営者は「ポイント」の1枚に、辺の位置関係(辺ABと辺CGがねじれの位置)、立方体の展開図、投影図の3つの例を図つきでまとめました。 「きほん」(10枚)は2つの大問です。1問目は直方体ABCD−EFGHの図を見て、ある辺と平行な辺・垂直に交わる辺・ねじれの位置にある辺、ある面と垂直な面などから3つを答える問題です。2問目は4問で、投影図や回転体の図から立体の名前を答えます。「ふつう」(10枚)も2つの大問で、1問目は直方体または三角柱の辺と面の位置関係、2問目は立方体の展開図を組み立てたときの平行な面・重なる点(すべて)・重なる辺を答える問題です。投影図と回転体は、きほんで扱っています。「小テスト」(2枚)は、ふつうと同じ組み立てで100点満点です。個別配慮版(2枚)は、文字と枠を大きくして、投影図と回転体の問題を2問にしたものです。答えは、問題の下に書くようになっています。

よくある質問

Q. 立体のイメージが苦手で、問題が解けません。どうすればよいですか。
A. 実物を使うのが近道です。紙で立方体を作ったり、箱の辺に色をつけたりして、手を動かしながら確かめると、少しずつ頭の中でも立体を回せるようになります。

Q. 投影図は何年生で習いますか。
A. 中学1年の空間図形で学びます。学習指導要領解説にも、投影図は中学校で初めて学習する内容だと書かれています。

Q. 平面の「平行」と空間の「平行」は同じ意味ですか。
A. 同じ平面上にあって交わらない2直線が平行です。空間では、交わらない2直線でも、同じ平面上にないものはねじれの位置といい、平行とは区別します。
