垂直二等分線・角の二等分線・垂線を、定規とコンパスで作図します。ふつう以上では、2点から等しい距離にある点、3点を通る円の中心、円の接線、三角形の高さなどもかきます。答えの版には、コンパスのあとも赤で残しています。
教科書では東京書籍「平面図形」大日本図書「平面の図形」学校図書「平面図形」教育出版「平面図形」日本文教出版「平面図形」数研出版「平面図形」啓林館「平面図形」
基本の作図のまとめ
- 教科書では東京書籍「平面図形」などの単元で習います。作図は、目もりのない定規とコンパスだけで図形をかくことです。作図に使った線は消さずに残します。
- 基本の作図は、線分の垂直二等分線、角の二等分線、垂線の3つです。どれも、同じ半径の円の交点を使います。
- 基本の作図を組み合わせると、3点を通る円の中心や、三角形の高さなどもかけます。
例1
線分 AB の垂直二等分線を作図するには、どうすればよいですか。
- A を中心にして、AB の半分より大きい半径の円をかきます。
- B を中心にして、同じ半径の円をかきます。2つの円は2点で交わります。
- その2つの交点を、定規でまっすぐに結びます。
答え A、B を中心に同じ半径の円をかき、2つの交点を通る直線を引く。
例2
∠XOY の二等分線を作図するには、どうすればよいですか。
- 頂点 O を中心とする円をかき、辺 OX、OY との交点をそれぞれ作ります。
- その2つの交点を中心に、同じ半径の円をかきます。
- 2つの円の交点と O を、定規でまっすぐに結びます。
答え O を中心とする円で2辺との交点を作り、その2点から同じ半径の円をかいて、できた交点と O を結ぶ。
例3
同じ直線上にない3点 A、B、C を通る円の中心を作図するには、どうすればよいですか。
- 円の中心は、3点から等しい距離にある点です。
- 2点から等しい距離にある点は、その2点を結ぶ線分の垂直二等分線の上にあります。
- AB と BC の垂直二等分線を作図します。
答え AB の垂直二等分線と BC の垂直二等分線の交点が、円の中心になる。
定規とコンパスだけを使って図をかくことを作図という。垂直二等分線・角の二等分線・垂線の3つが基本になる。

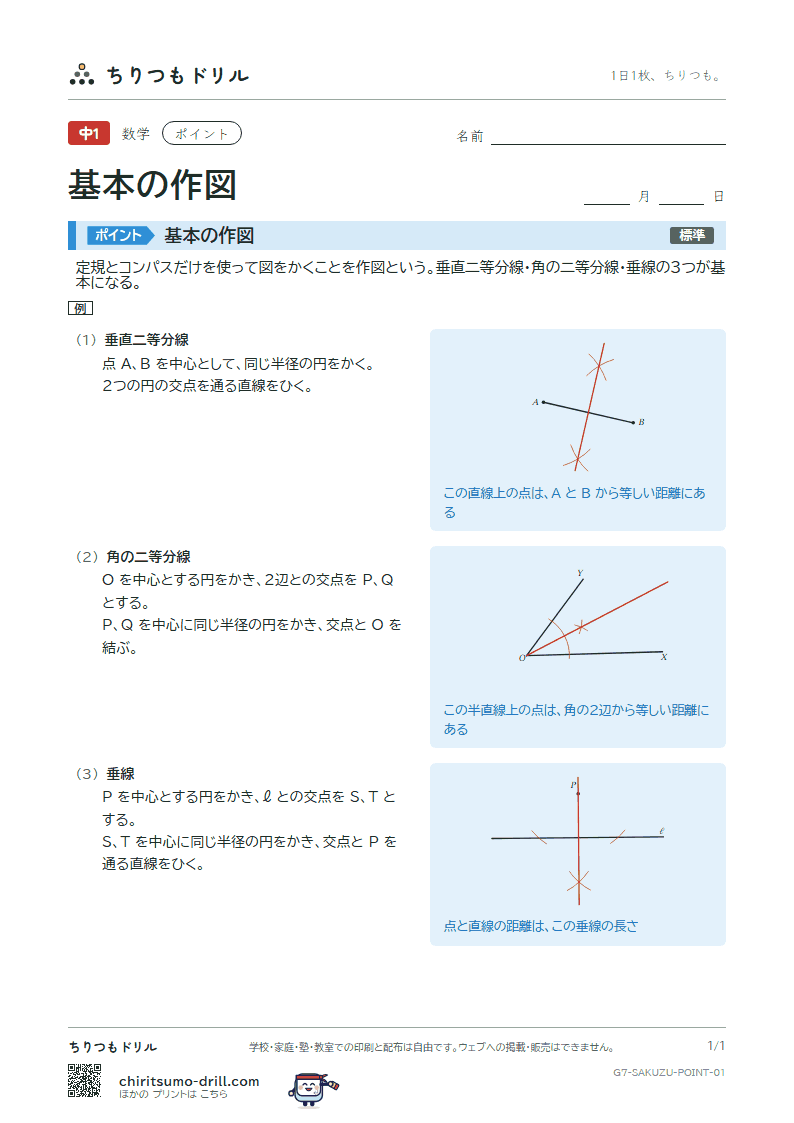

この内容は「ポイント」のプリント(下の一覧)としても印刷できます。
先生へのメモ
作図に使った線(コンパスのあと)は消さずに残させてください。どの作図も「同じ半径の円の交点」を使うので、まず垂直二等分線の手順をしっかり身につけると、ほかの作図も楽になります。
基本の作図のプリント(25枚)
はじめて使うなら 基本の作図 きほん その1 から。見本を押すと、その場で大きな見本と印刷ボタンが開きます。
上の「れい」で考え方を確かめてから、余白に途中の式と答えを書きます。(答えつき)
大問ごとに問題の種類が分かれています。余白に途中の式と答えを書きます。(答えつき)

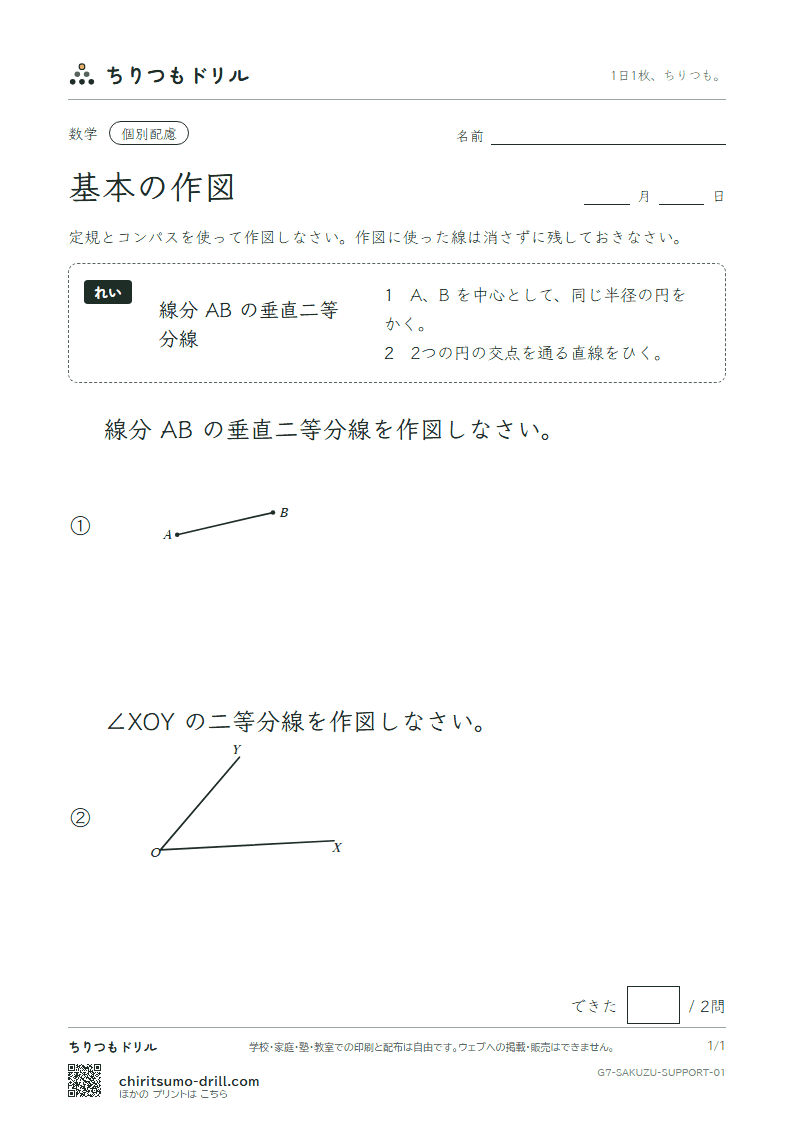

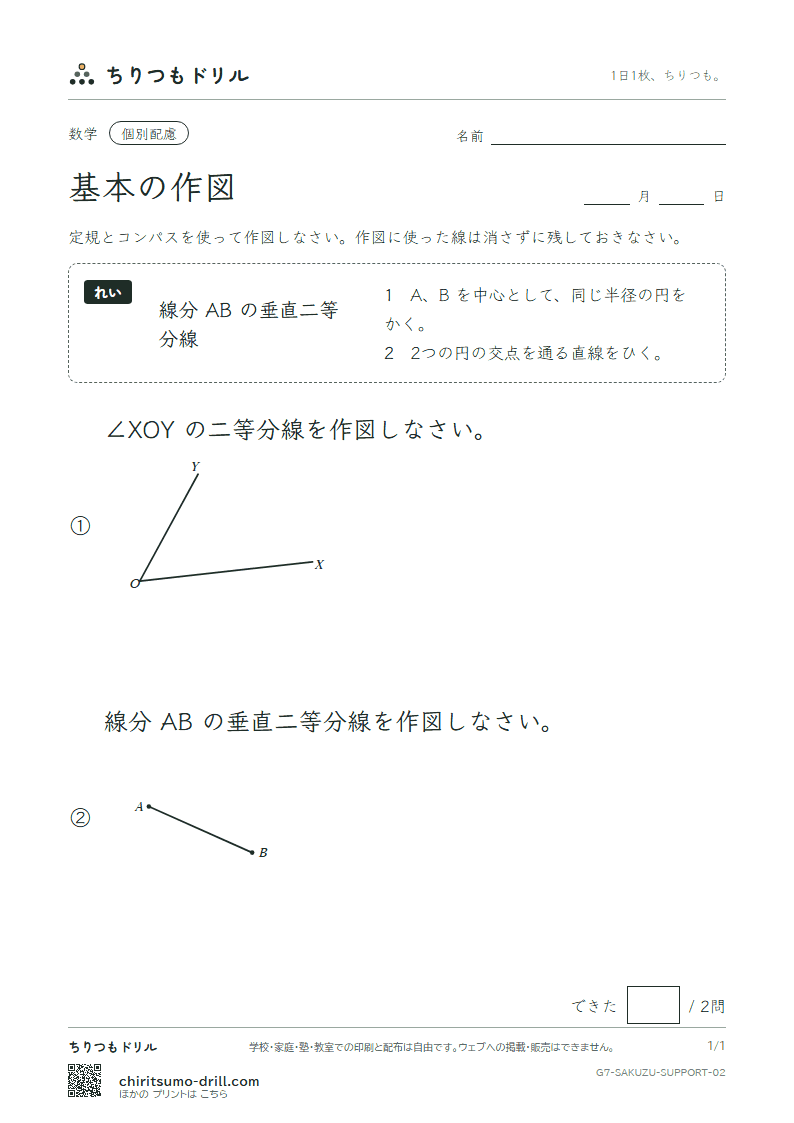

文字と枠を大きくして、問題の数を減らしたプリントです。(答えつき)
見つかりませんでした。
この単元について(ねらい・つまずき・教え方・運営者の見方)
この単元のねらい
垂直二等分線・角の二等分線・垂線を定規とコンパスで作図でき、その作図が成り立つ理由を考えられるようになることをねらいます。
学ぶ内容
中学1年の「平面図形」で、定規とコンパスだけを使って図形をかく作図を学びます。学習指導要領では、角の二等分線、線分の垂直二等分線、垂線などの基本的な作図の方法を理解し、図形の性質に着目して作図の方法を考えることが示されています。 基本の作図は3つです。線分の垂直二等分線は、線分の両はしA、Bを中心に同じ半径の円をかき、2つの交点を通る直線を引いて作ります。この直線上の点は、AとBから等しい距離にあります。角の二等分線は、角の頂点を中心とする円で2辺との交点を作り、その2点を中心に同じ半径の円をかいて、交点と頂点を結びます。この線上の点は、角の2辺から等しい距離にあります。垂線は、直線の外の点から引く場合と、直線上の点を通る場合があり、どちらも同じ半径の円の交点を使います。 基本の作図を組み合わせると、直線上にあって2点から等しい距離にある点、3点を通る円の中心(2本の垂直二等分線の交点)、三角形の高さ(頂点から底辺に引いた垂線)なども作図できます。円の接線は、接点を通る半径に垂直な直線として作図します。学習指導要領では、円の接線がその接点を通る半径に垂直であることを中学1年で扱うとされています。作図の手順そのものより、「なぜその手順で求める線になるのか」を図形の性質から考えることが目標です。
つまずきやすいところ
- 垂直二等分線の作図で、コンパスの半径が小さすぎて、2つの円が交わらなくなります。線分の長さの半分より大きい半径にする必要があります。
- 作図に使ったコンパスのあとを消してしまい、どう作図したのかが分からなくなります。
- 角の二等分線で、角の頂点から2辺の上に等しい距離の点をとる最初の手順を忘れます。
- 垂線を引くときに、直線上の点を通る場合と、直線の外の点から引く場合とで、手順を混同します。
- 三角形の高さを、頂点から底辺に垂直に引いた線分ではなく、辺の長さや、辺と平行な線だと勘違いします。
教え方・声かけのコツ
- 作図に使った線は消さずに残すように伝えます。手順のあとが残っていれば、間違いの原因を後から確かめられます。
- どの作図も「同じ半径の円の交点を使う」と共通していることを意識させ、まず垂直二等分線を確実に身につけます。
- 作図のたびに「どの点を中心に、同じ半径で、どこまで円をかくか」を声に出して手順を言わせると、手の動きと理屈が結びつきます。
- 作図のあとで、分度器や物差しで垂直や等しい長さになっているかを確かめると、作図の正しさを自分で点検できます。
運営者の見方

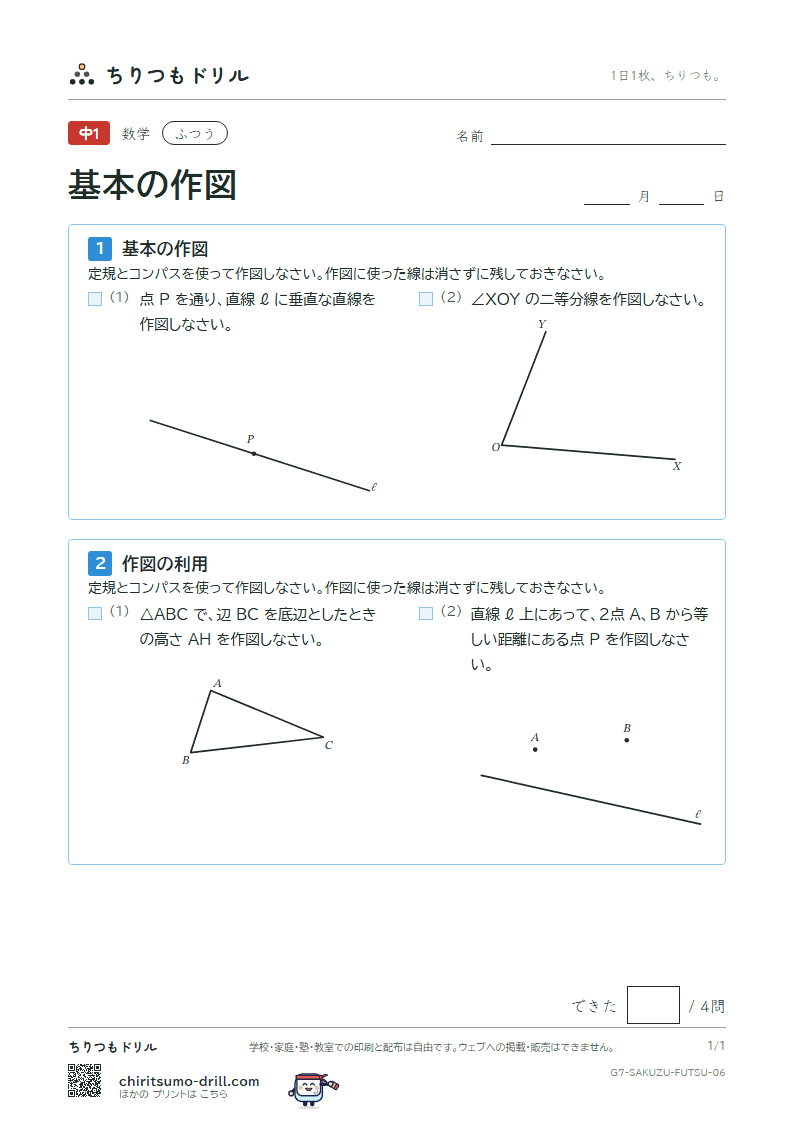

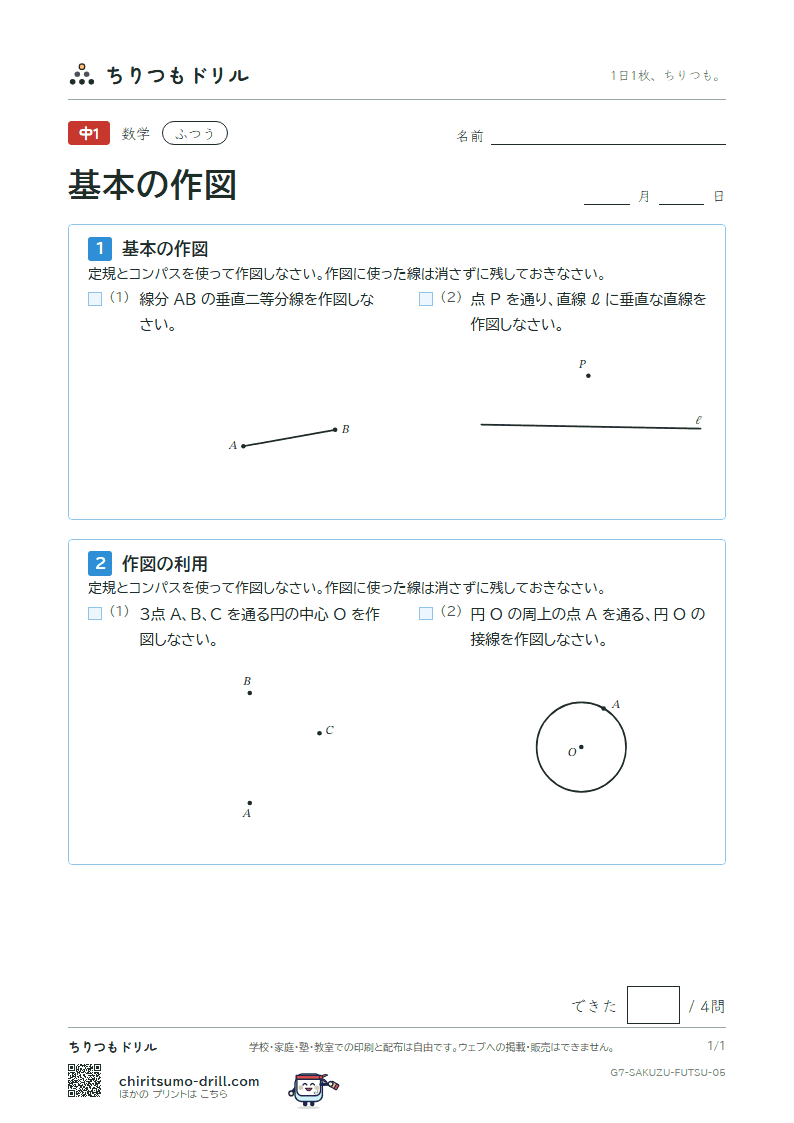

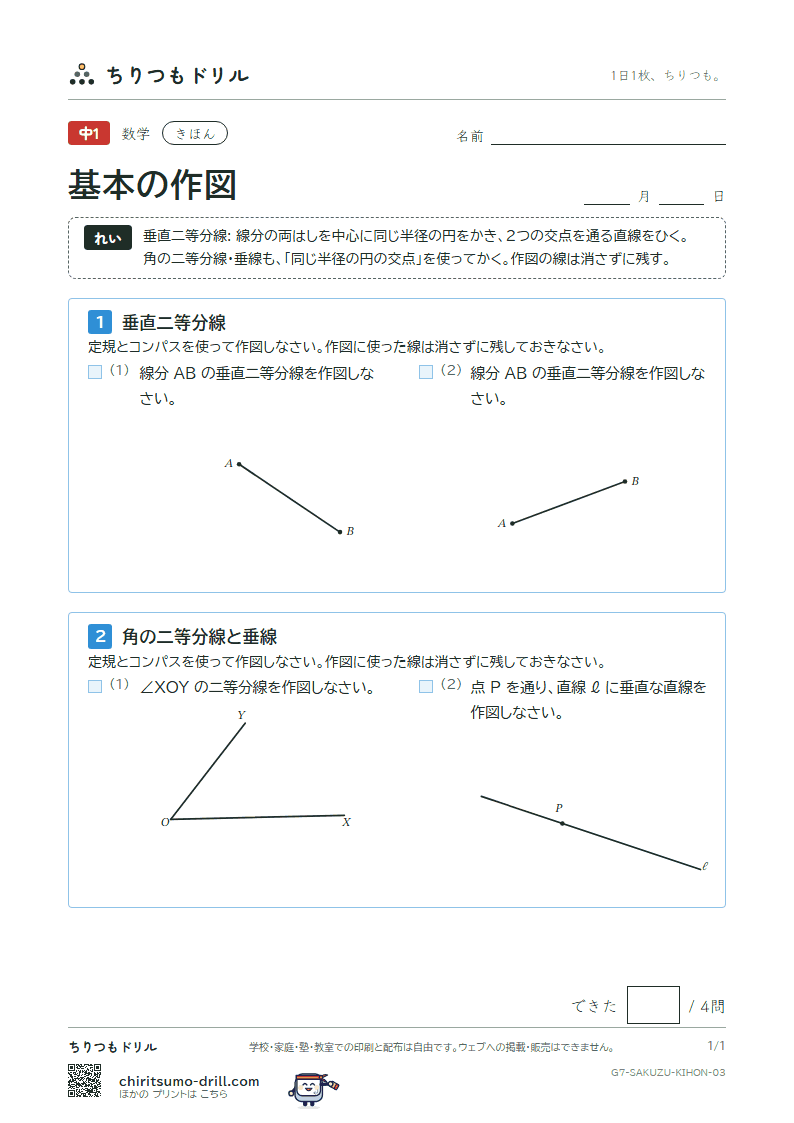

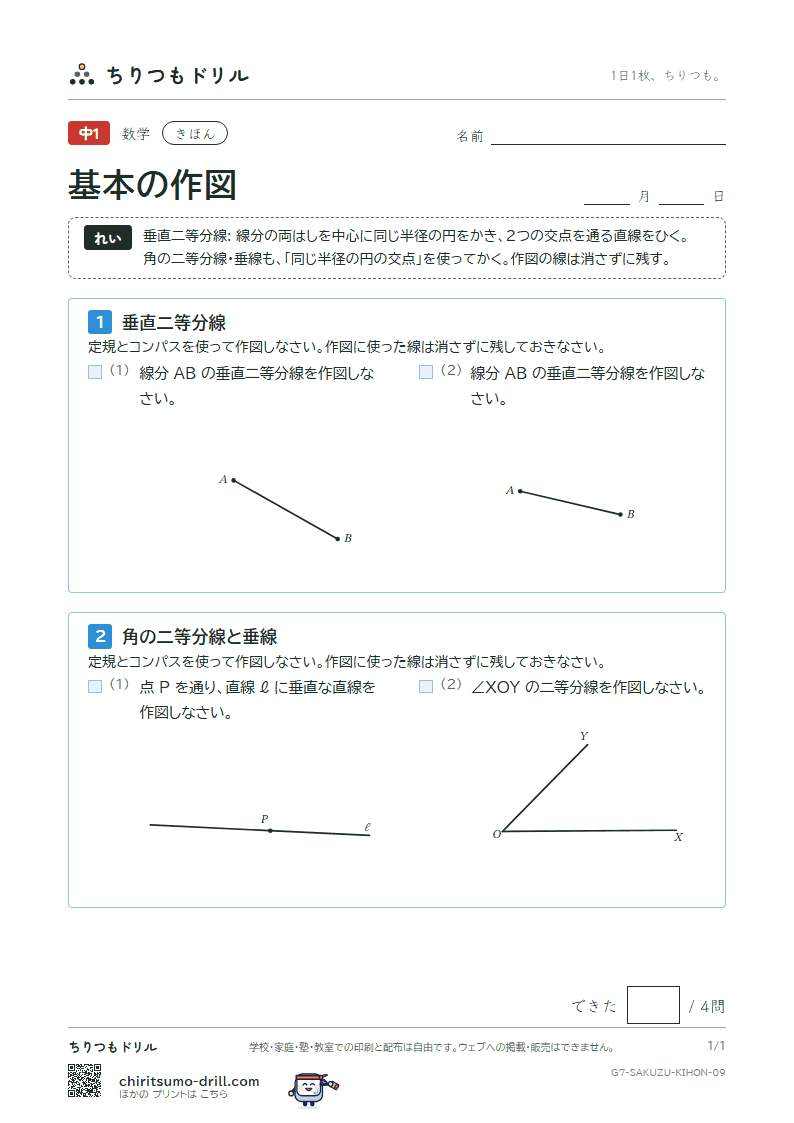

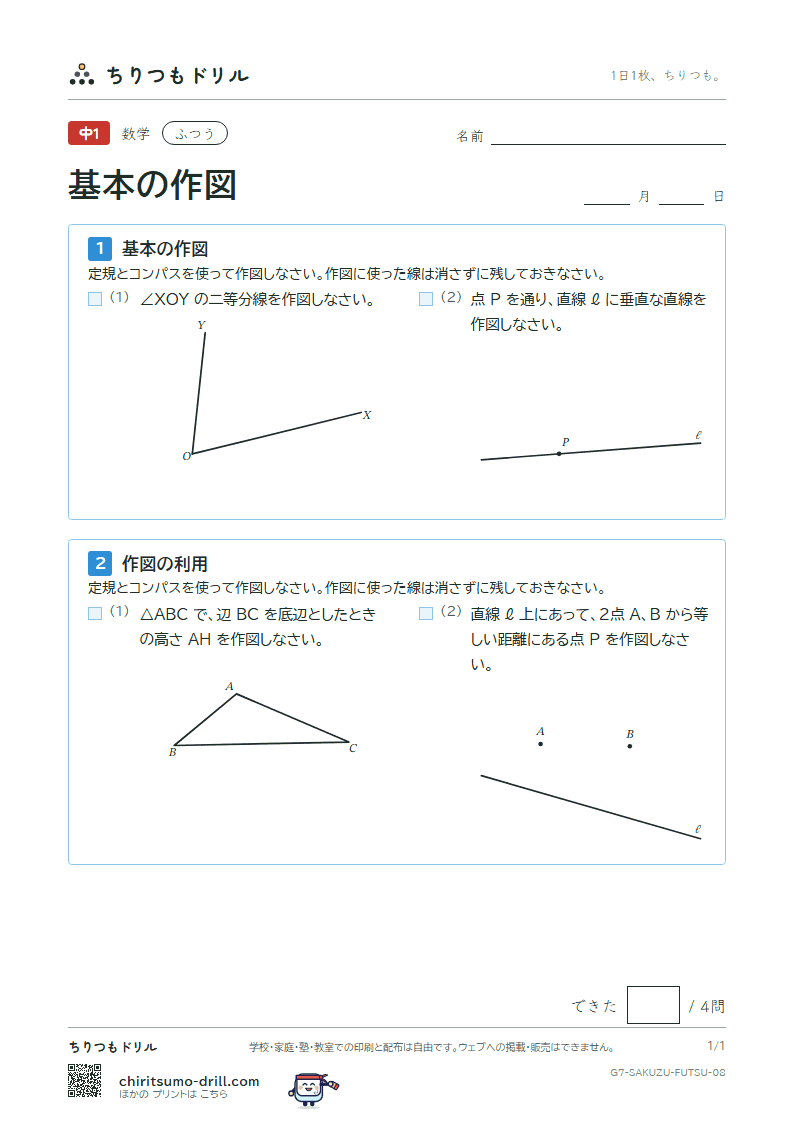

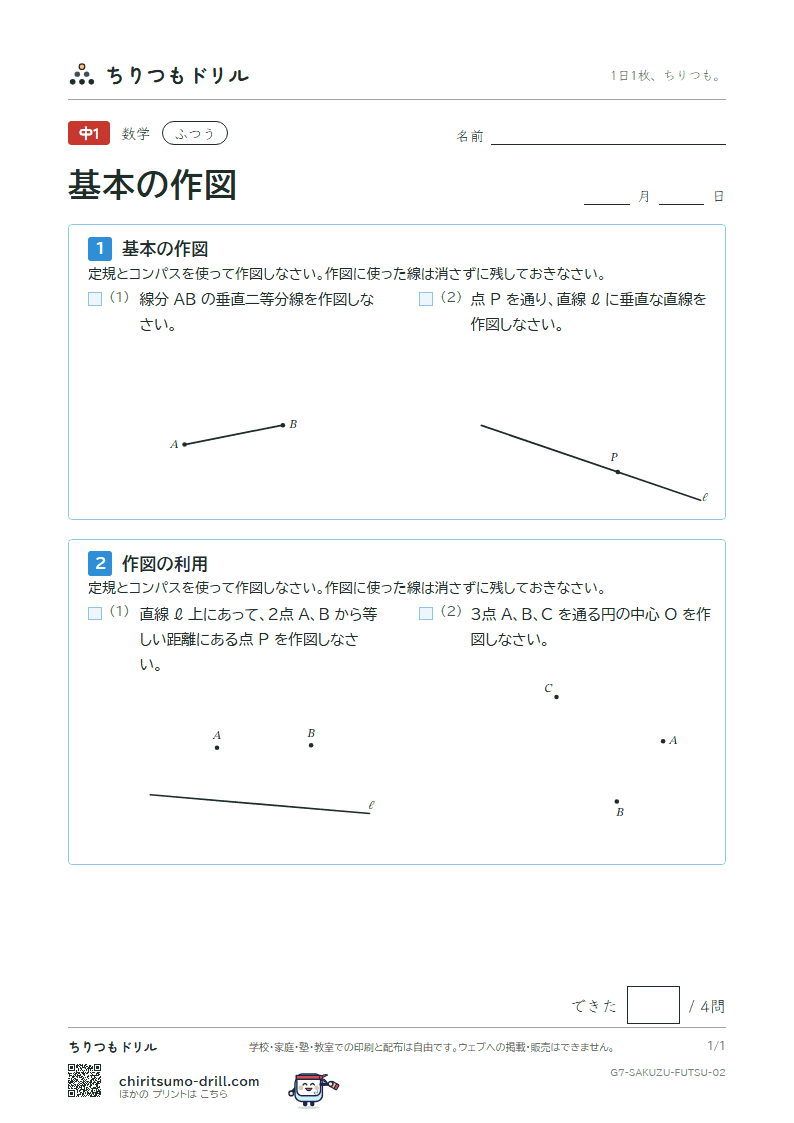

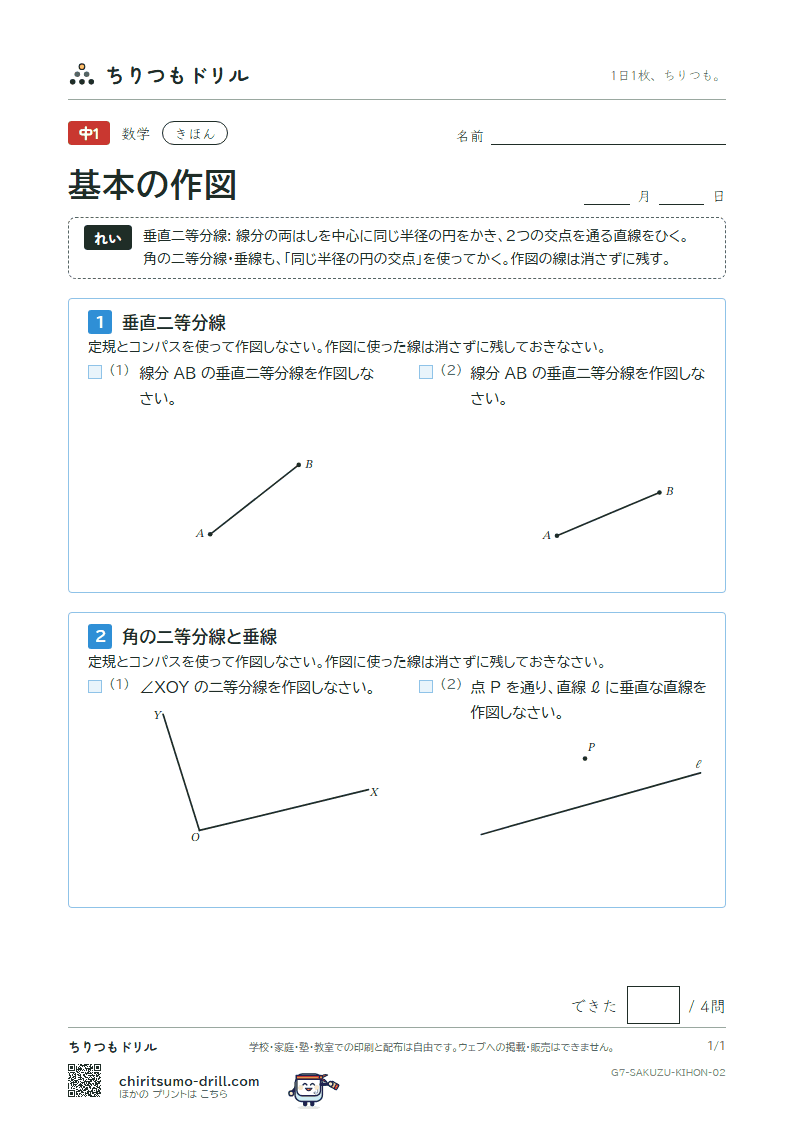

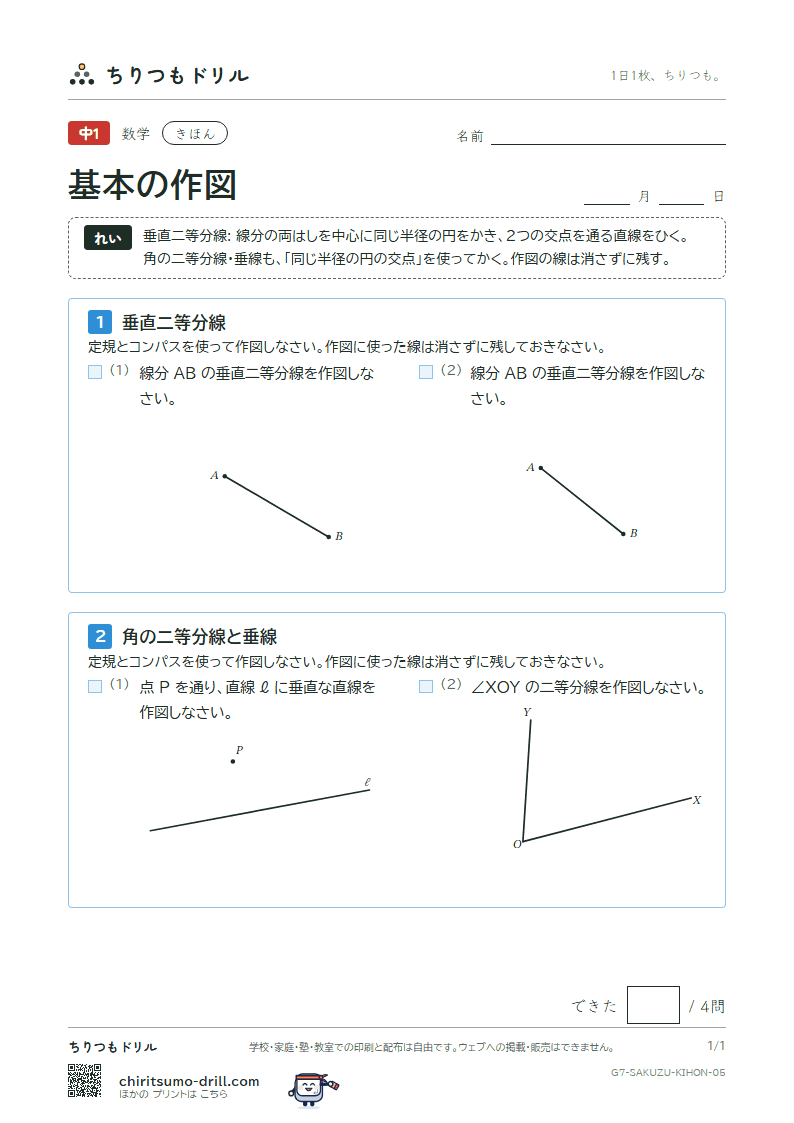

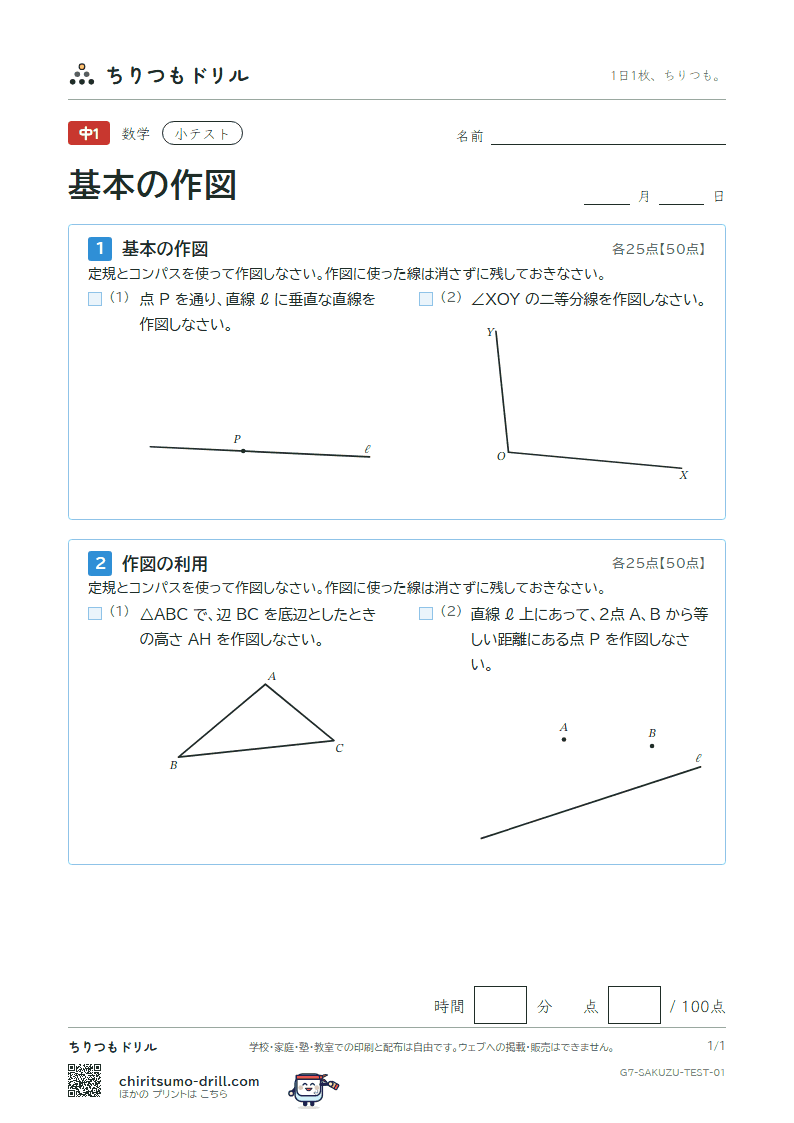

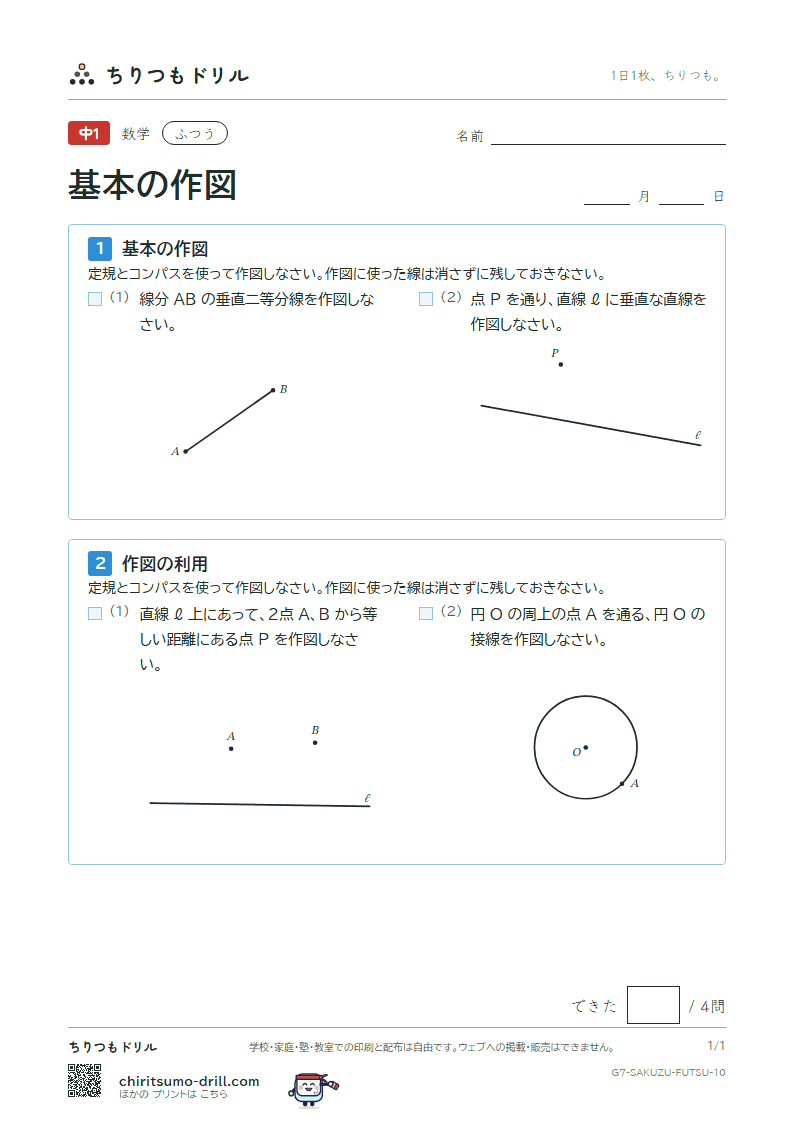

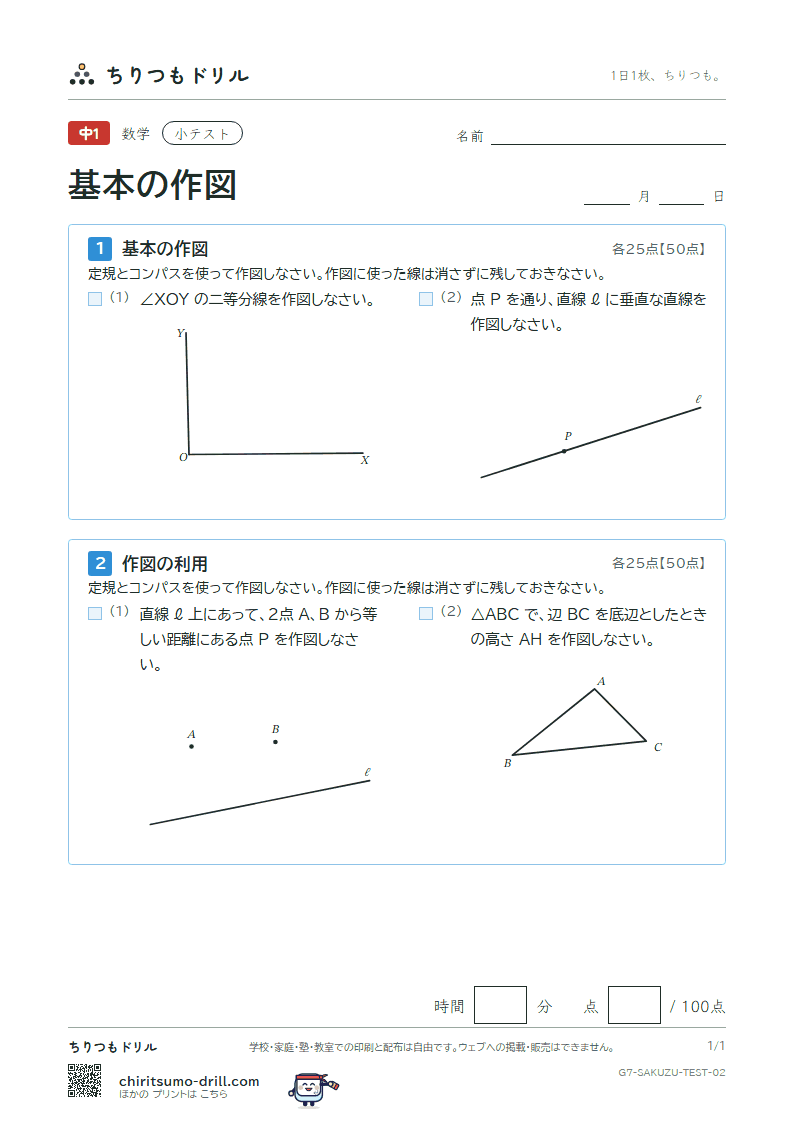

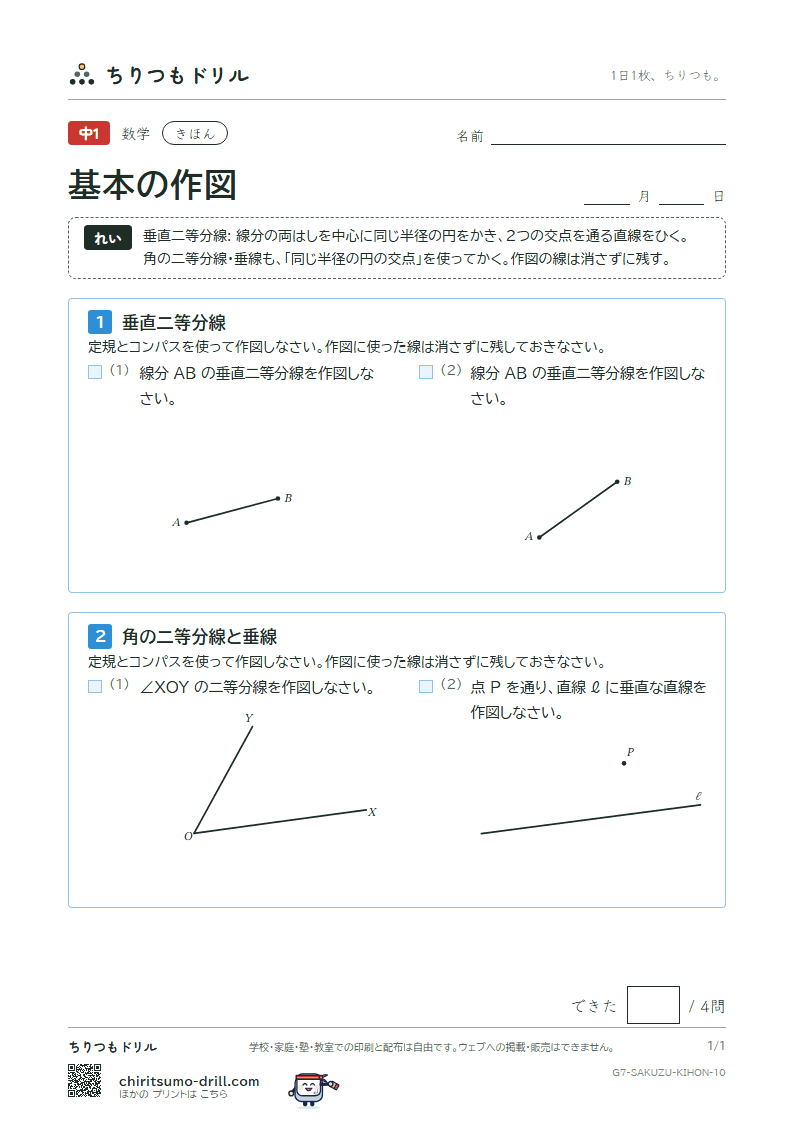

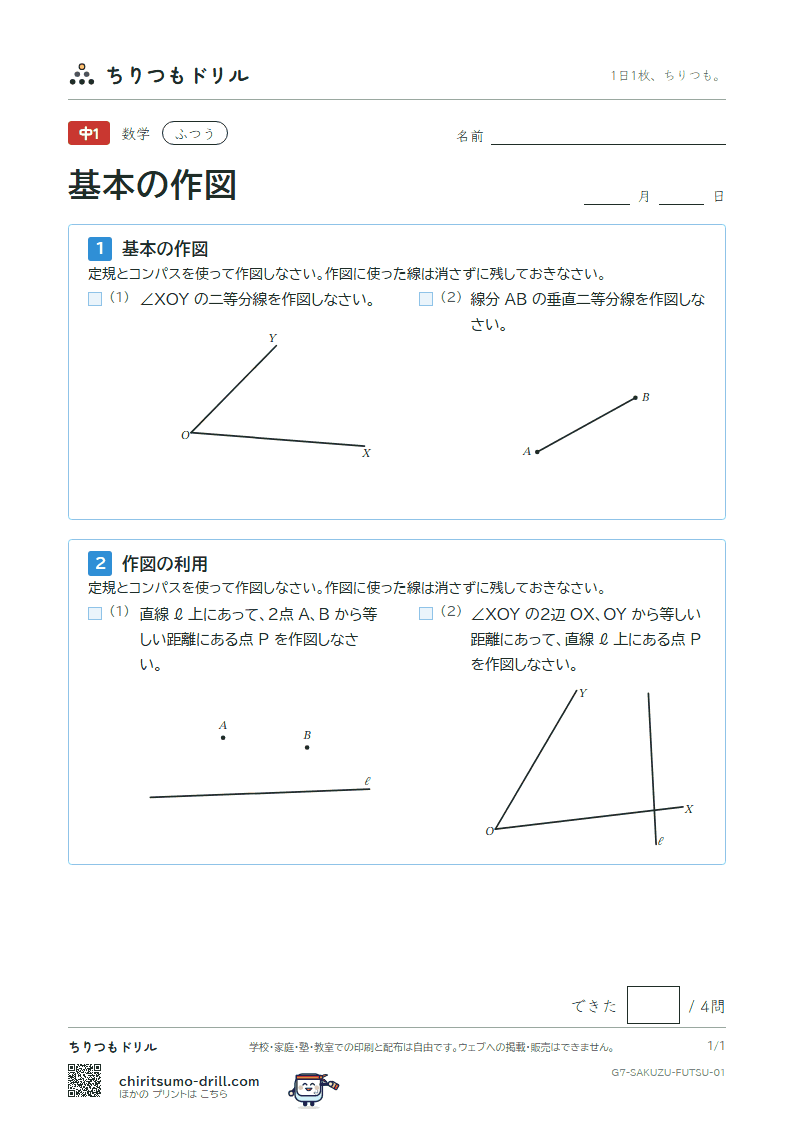

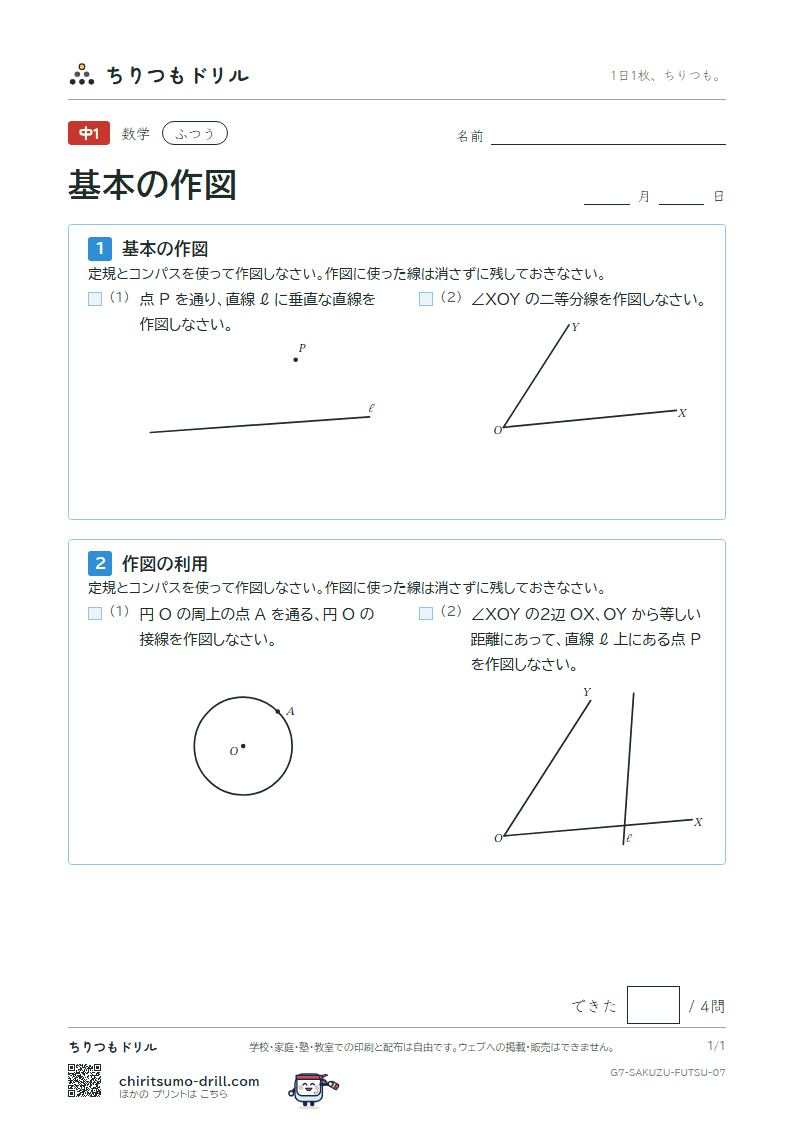

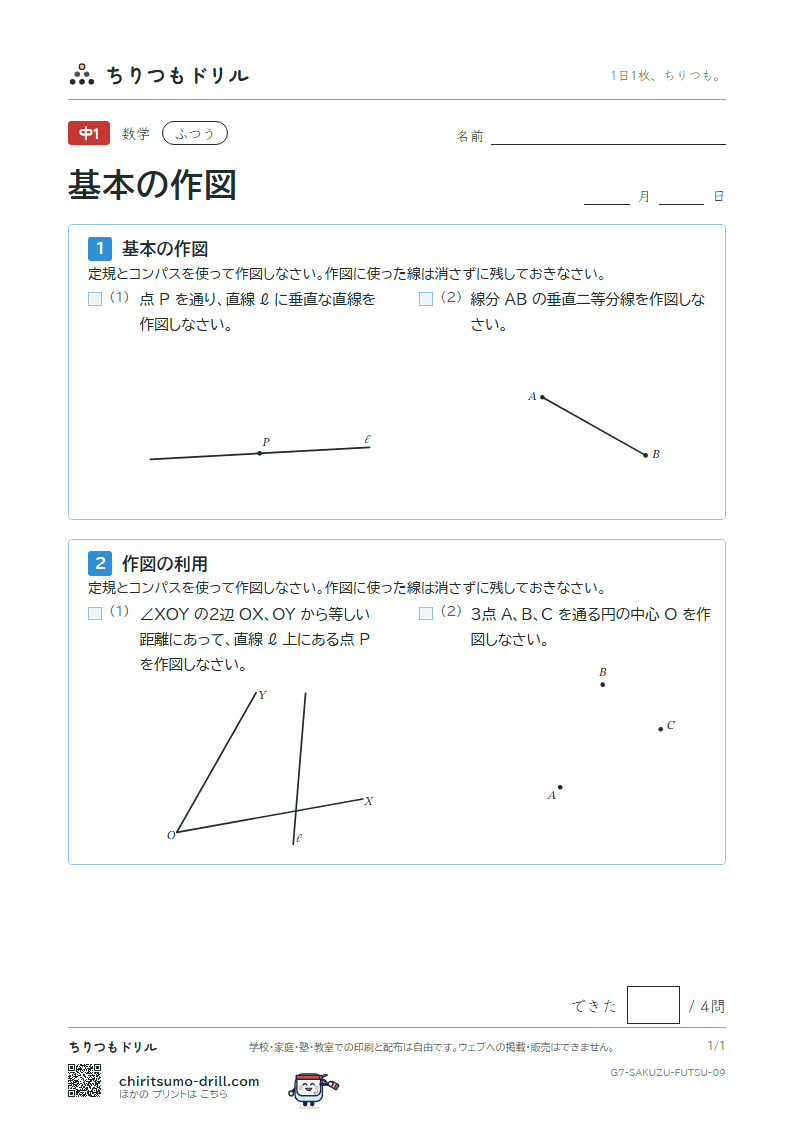

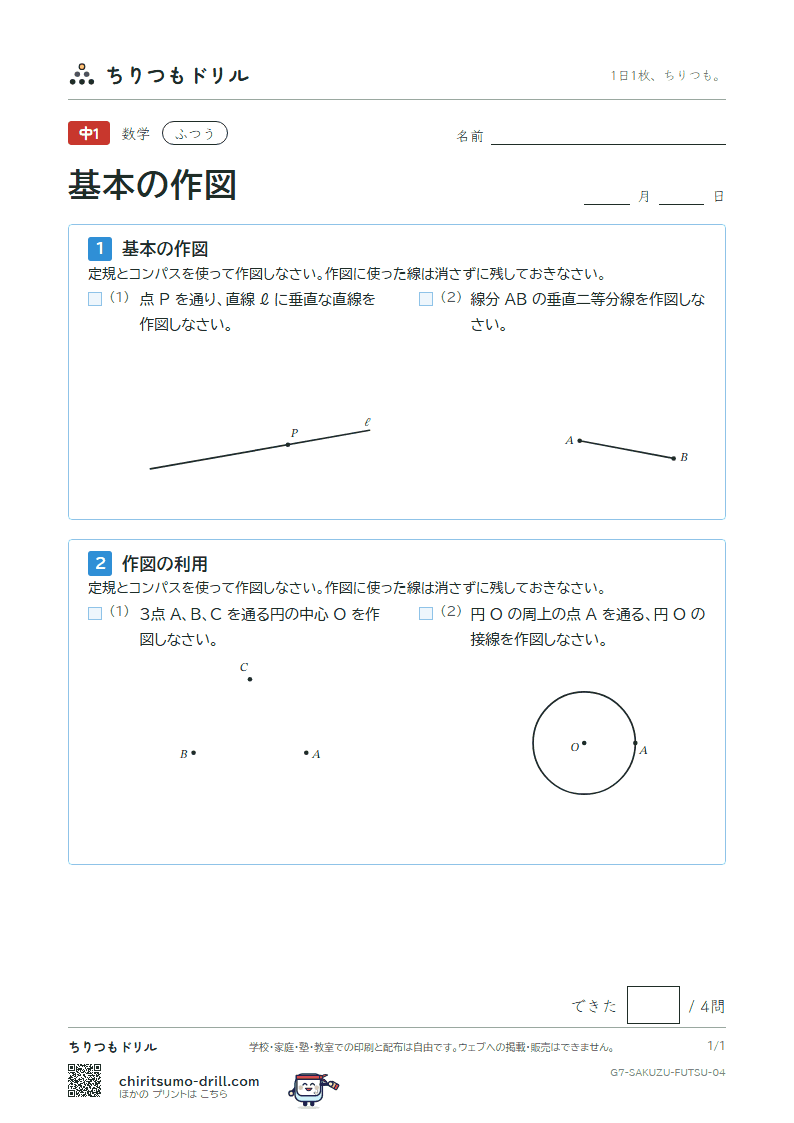

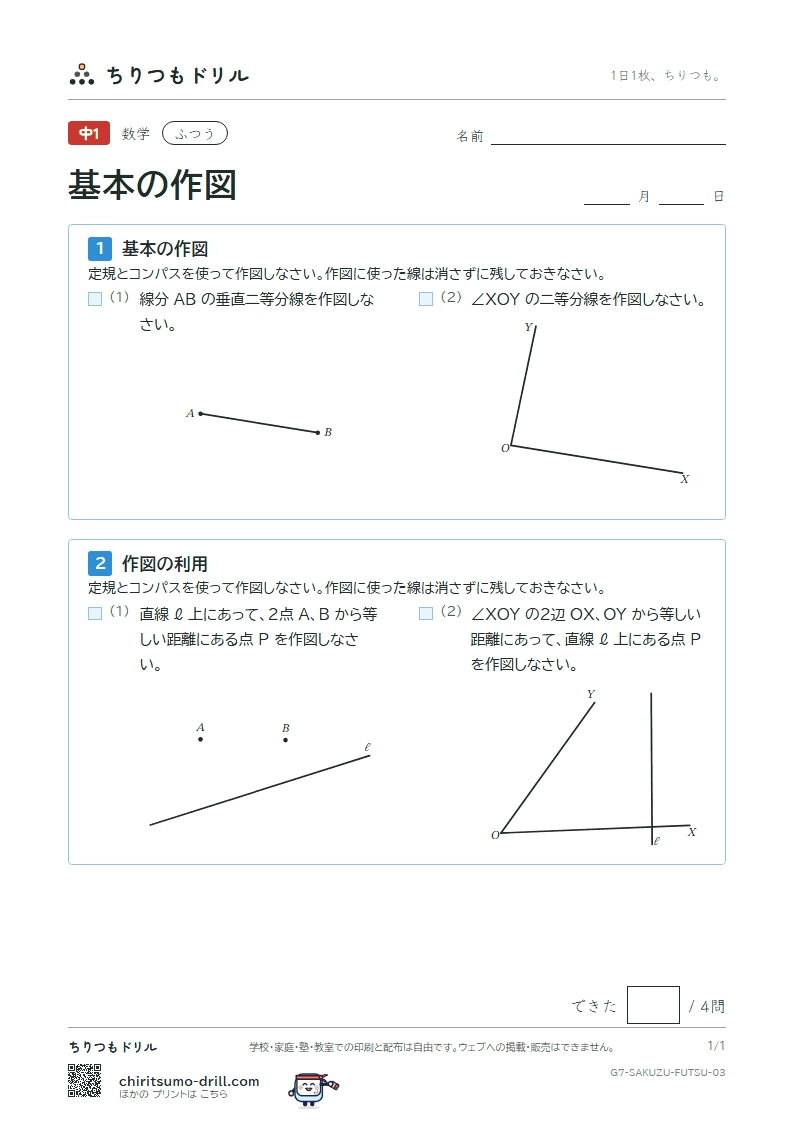

作図の単元は、手順を覚えるだけでなく、手順の意味まで分かると、組み合わせる問題に強くなると考えています。運営者は「ポイント」の1枚に、垂直二等分線・角の二等分線・垂線の手順を図つきで並べ、それぞれの線の性質(2点から等しい距離、2辺から等しい距離、点と直線の距離)も添えました。 「きほん」(10枚)は1枚4問で、垂直二等分線2問と、角の二等分線・垂線2問の2つの大問です。「ふつう」(10枚)は、3つの基本作図から出る2問と、「作図の利用」2問の2つの大問です。作図の利用には、直線上にあって2点から等しい距離にある点、3点を通る円の中心、円周上の点を通る接線、三角形の高さ、角の2辺から等しい距離にあって直線上にある点が出ます。「小テスト」(2枚)はふつうと同じ組み立てで100点満点です。個別配慮版(2枚)は、文字と図を大きくして、垂直二等分線と角の二等分線を2問にしたものです。 どの問題も、図に直接かきこむ形です。答えの版には、完成した線だけでなく、コンパスのあとも赤でかいてあり、どの点を中心に円をかいたのかが分かるようにしました。作図は答えの線だけを見ても手順が分からないので、丸つけのあとに見比べてもらえればと思います。
よくある質問
Q. 定規とコンパスだけで作図するのはなぜですか。
A. 目盛りや分度器で測るのではなく、図形の性質だけを使って正確な図をかくのが作図の考え方だからです。「同じ長さ」「同じ角」を、円を使って作り出します。
Q. 作図で、コンパスのあとを残す理由は何ですか。
A. どのように作図したのかを、あとから確かめられるようにするためです。このプリントの問題文にも「作図に使った線は消さずに残しておきなさい」とあります。
Q. 円の接線の作図は、中学何年で習いますか。
A. 学習指導要領では中学1年の内容です。解説では、円の対称性に着目して接線のかき方を見いだし、接線が接点を通る半径に垂直であることを確かめる、とされています。作図では、接点を通る半径に垂直な直線を引きます。
